Gniazdo usb typ C 5A szybkie złącze montażowe PCB SMD SMT THT 24pin złocone
5,14 zł
Dostawa 1-2 dni z InPost
1x Gniazdo usb typ C 24pin
Gniazdo USB typ C - 24 pin (model 20)
- Wersja 24 pin (TYPE-C 24P, podwójny rząd, SMT + THT, prąd do 5 A)

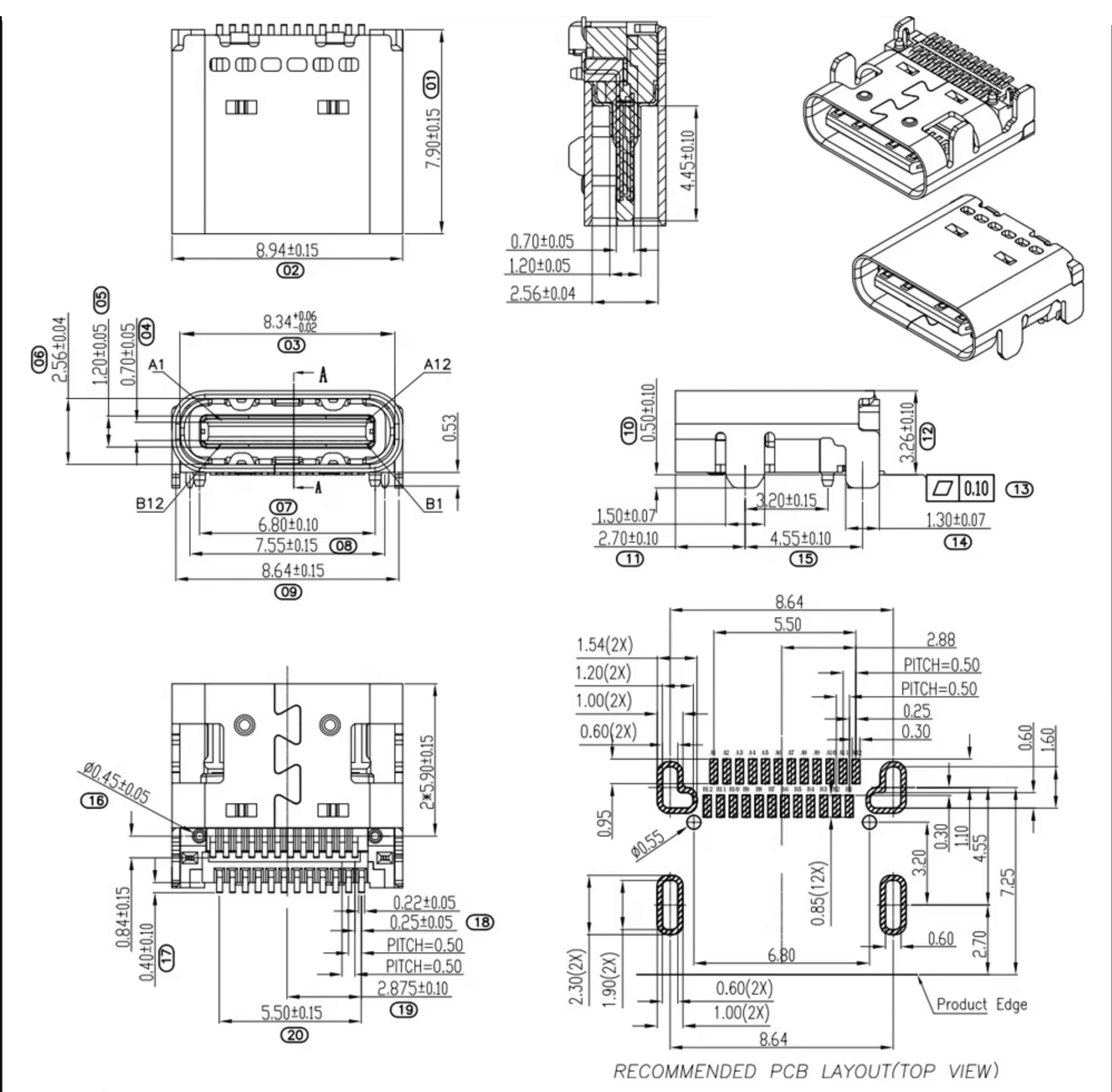

Wymiary :
- Szerokość obudowy: 8.94 ± 0.15 mm
- Długość obudowy: 7.90 ± 0.15 mm
- Wysokość obudowy 3.15 ± 0.15 mm
- Szerokość otworu USB-C (zewnętrzna): 8.64 ± 0.15 mm
- Szerokość części metalowej złącza: 8.34+0.06-0.02 mm
- Wysokość otworu USB-C: 2.56 ± 0.04 mm
- Odległość od krawędzi złącza do padów SMT: 3.20 ± 0.15 mm
- Szerokość obszaru padów SMT: 5.50 mm
- Otwory montażowe THT: sloty o długości 2.30 mm (2×) i 1.90 mm (2×), szerokość ok. 0.60 mm, dodatkowy otwór prowadzący Ø0.55 mm
- Rozstaw osi skrajnych otworów THT: 8.64 mm
- Wysokość złącza nad płytką PCB: ok. 3.26 ± 0.10 mm
Specyfikacja materiałowa :
- Obudowa (Housing): LCP + 30% włókna szklanego, tworzywo wysokotemperaturowe zgodne z UL94 V-0 (samogasnące).
- Styki (Contacts): wysokoprzewodzący stop miedzi C7025, grubość ok. 0.15 mm.
- Przednia osłona (Front Shell): stal nierdzewna SUS304, grubość ok. 0.30 mm.
- Płyta środkowa / ekranująca (Mid Plate): stal nierdzewna SUS301, grubość ok. 0.15 mm.
- Waga 0.6g
- Warstwa podkładowa: nikiel min. 50 µ".
- Obszar funkcjonalny kontaktu: złocenie (Au ok. 1 µm) zapewniające niską rezystancję i wysoką trwałość połączenia.
- Obszar lutowniczy: powłoka cynowana zgodnie ze specyfikacją producenta, zoptymalizowana pod lutowanie SMT.
- Siła wkładania (Insertion Force, całość złącza): 5–20 N (ok. 0.5–2.0 kgf) – przed i po teście trwałości.
- Siła wyjmowania (Removal Force, całość złącza): 8–20 N (ok. 0.8–2.0 kgf) przed testem; 6–20 N po teście trwałości.
- Trwałość (Durability): 10 000 cykli podłączania/odłączania.
- Prąd znamionowy: do 5A
- Rezystancja styków (LLCR – Low Level Contact Resistance): 40 mΩ maks. (wartość początkowa), 50 mΩ maks. po testach
- Rezystancja izolacji: 100 MΩ (minimum)
- Wytrzymałość dielektryczna: 100 V AC R.M.S.
Reflow Soldering (IR Reflow)
- Maksymalna temperatura na PCB podczas lutowania SMT (szczyt profilu): ok. 260 °C (±5 °C), zgodnie z profilem lutowniczym producenta.
- Test lutowności: pokrycie lutem ≥ 95% powierzchni.
Parametry środowiskowe (Environmental Performance) :
- Zakres temperatur pracy: –30 °C do +85 °C
- Test mgły solnej: co najmniej 48 godzin
- A1 – GND
- A2 – SSTXp1
- A3 – SSTXn1
- A4 – VBUS
- A5 – CC1
- A6 – Dp1
- A7 – Dn1
- A8 – SBU1
- A9 – VBUS
- A10 – SSRXn2
- A11 – SSRXp2
- A12 – GND
- B1 – GND
- B2 – SSTXp2
- B3 – SSTXn2
- B4 – VBUS
- B5 – CC2
- B6 – Dp2
- B7 – Dn2
- B8 – SBU2
- B9 – VBUS
- B10 – SSRXn1
- B11 – SSRXp1
- B12 – GND
W ofercie posiadamy również inne gniazda do montażu w wersji USB C oraz Micro
