Gniazdo usb typ C 5A szybkie złącze montażowe PCB SMD SMT THT 6pin złocone
2,43 zł
Dostawa 1-2 dni z InPost
1x Gniazdo USB C 6pin
Gniazdo USB typ C - 6pin (model 9)
- Wersja 6 pin (TYPE-C 6P, pojedynczy rząd, SMT + THT, prąd do 5 A)

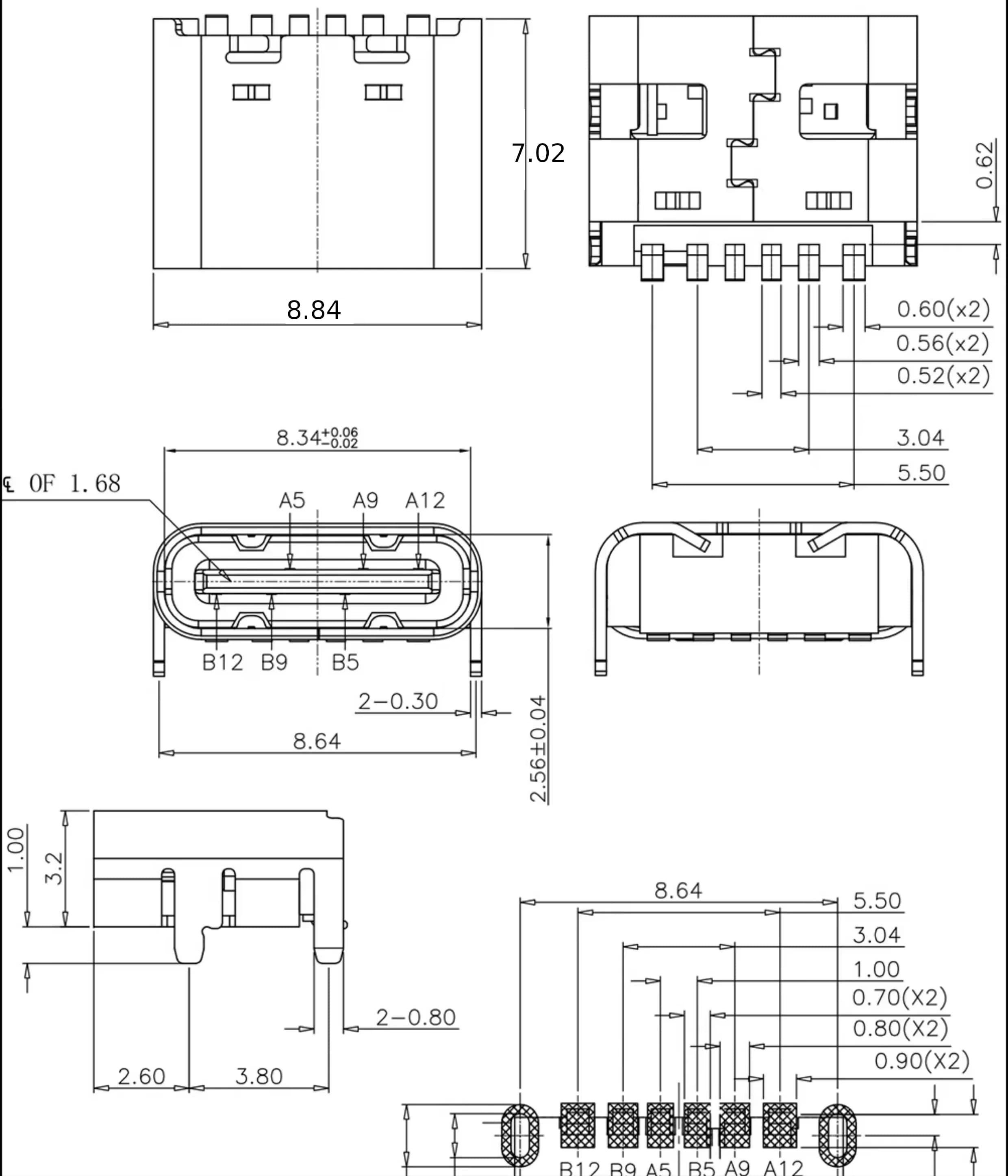

Wymiary :
- Szerokość obudowy 8.84 mm
- Długość obudowy 7.02 mm
- Wysokość obudowy 3.05 mm
- Szerokość otworu USB-C 8.64 mm
- Wysokość otworu USB-C 2.56 ± 0.04 mm
- Odległość do padów SMT 3.04 mm
- Szerokość obszaru SMT 5.50 mm
- Otwory THT 0.80 mm ×2, 0.90 mm ×2
- Rozstaw THT 8.64 mm
- Wysokość nad PCB 3.2 mm
Specyfikacja materiałowa :
- Obudowa (Housing): Wykonana z wysokotemperaturowego tworzywa sztucznego, zgodnego z normą UL94 V-0 (samogasnące).
- Styki (Contacts): Stop miedzi (copper alloy).
- Płyta środkowa (Mid Plate): Stal nierdzewna.
- Przednia osłona (Front Shell): Stal nierdzewna.
- Waga 0.4g
- Nikiel: min. 50 µ" (50 microinch) jako warstwa podkładowa.
- Złoto na obszarze funkcjonalnym kontaktu (gold plating grubości zgodnie z P/N).
- Powłoki na obszarze lutowniczym zgodnie z P/N.
- Siła wkładania (Insertion Force): 0.5–2.0 kgf
- Siła wyjmowania (Removal Force): 0.8–2.0 kgf
- Trwałość (Durability): 10 000 cykli podłączania/odłączania.
- Prąd znamionowy: 5.0 A
- Napięcie znamionowe: 5.0 V
- LLCR – Low Level Contact Resistance: Piny VBUS & GND oraz pozostałe: 40 mΩ maks. / pin
- Ekran (shield): 50 mΩ maks.
- Maksymalna zmiana rezystancji styków po testach: 10 mΩ
- Rezystancja izolacji: 100 MΩ (minimum)
- Wytrzymałość dielektryczna: AC 100 V przez 1 minutę
Reflow Soldering (IR Reflow)
- Maksymalna temperatura na PCB podczas lutowania: 260°C przez 10 sekund
Parametry środowiskowe (Environmental Performance) :
- Zakres temperatur pracy: –25°C do +85°C
- Zalecana grubość PCB: 1.6 ± 0.10 mm
- Tolerancje ogólne: ±0.05 mm
- A5 CC1
- A9 VBUS
- A12 GND
- B12 GND
- B9 VBUS
- B5 CC2
W ofercie posiadamy również inne gniazda do montażu w wersji USB C oraz Micro
Zdjęcie realne
K686/UM(ID102193734)
158 Przedmioty
5905042150797
Produkt wprowadzony do obrotu na terenie UE przed 13.12.2024
