Zásuvka usb typu C 5A vysokorychlostní konektor pro montáž na desku plošných spojů SMD SMT THT 24pin pozlacený
6,43 zł
S DPH
Dostawa 1-2 dni z InPost
1x Gniazdo usb typ C 24pin
Zásuvka USB typu C - 24 pinů (model 20)
- 24kolíkové provedení (TYPE-C 24P, dvouřadé, SMT + THT, proud až 5 A)

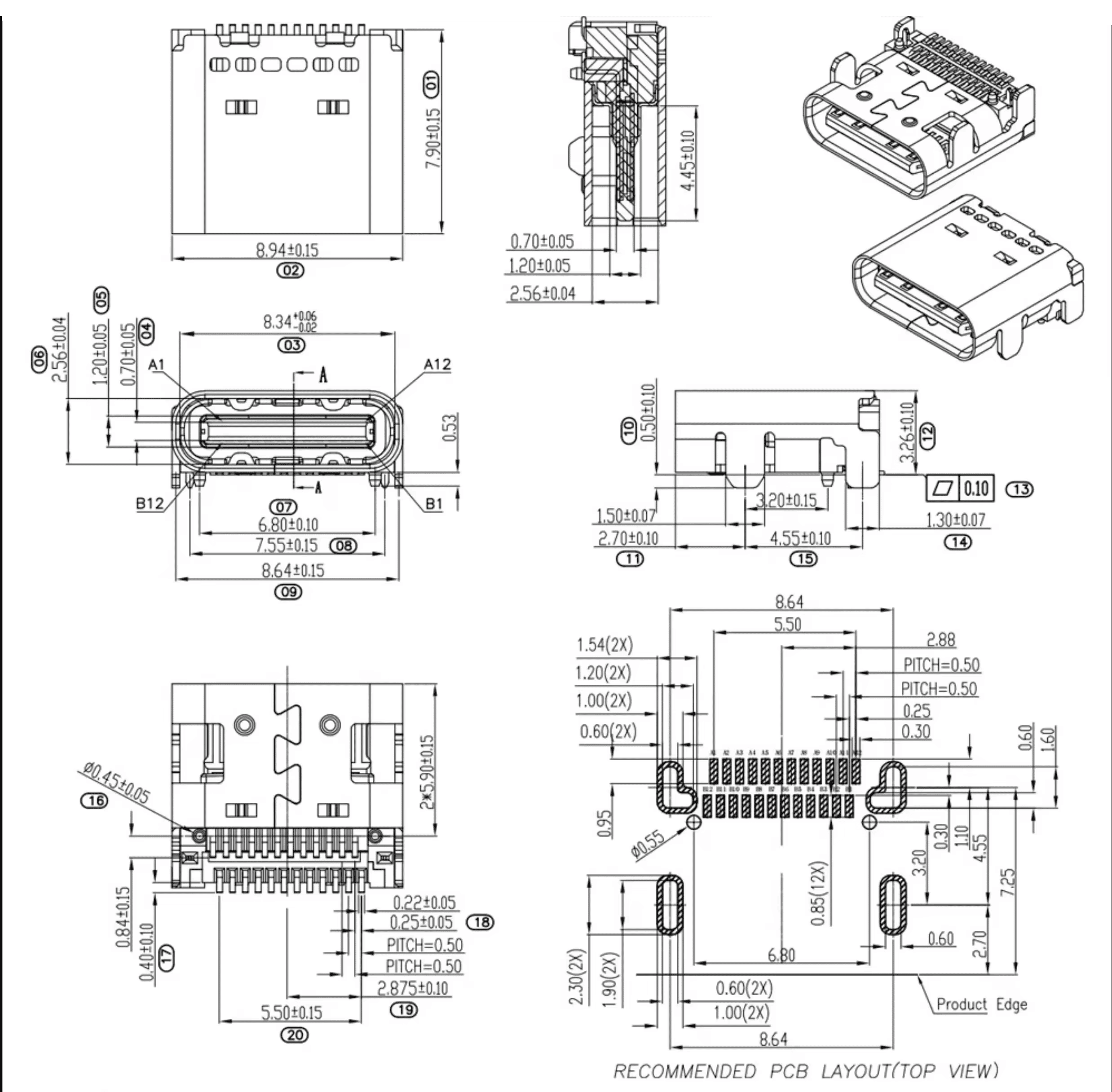

Rozměry :
- Šířka pouzdra: 8,94 ± 0,15 mm
- Délka pouzdra: 7,90 ± 0,15 mm
- Výška pouzdra: 3,15 ± 0,15 mm
- Šířka otvoru USB-C (vnější): 8,64 ± 0,15 mm
- Šířka kovové části konektoru: 8,34+0,06-0,02 mm
- Výška otvoru USB-C: 2,56 ± 0,04 mm
- Vzdálenost od okraje konektoru k podložkám SMT: 3,20 ± 0,15 mm
- Šířka plochy SMT podložky: 5,50 mm
- Montážní otvory THT: drážky o délce 2,30 mm (2×) a 1,90 mm (2×), šířka cca 0,60 mm, přídavný vodicí otvor Ø0,55 mm
- Středová vzdálenost okrajových otvorů THT: 8,64 mm
- Výška konektoru nad deskou plošných spojů: cca 3,26 ± 0,10 mm
Specifikace materiálu :
- Kryt (pouzdro): LCP + 30 % skleněných vláken, vysokoteplotní plast odpovídající UL94 V-0 (samozhášivý).
- Kontakty: vysoce vodivá slitina mědi C7025, tloušťka cca 0,15 mm.
- Přední plášť: nerezová ocel SUS304, tloušťka cca 0,30 mm.
- Střední deska / stínění (Mid Plate): nerezová ocel SUS301, tloušťka cca 0,15 mm.
- Hmotnost 0,6 g
- Spodní vrstva: nikl min. 50 µ".
- Funkční kontaktní plocha: pozlacení (Au cca 1 µm) pro nízký odpor a vysokou trvanlivost spojení.
- Pájecí plocha: pocínování podle specifikací výrobce, optimalizované pro pájení SMT.
- Zasouvací síla (Insertion Force, celkový konektor): 5-20 N (cca 0,5-2,0 kgf) - před a po zkoušce odolnosti.
- Vyjímací síla (Vyjímací síla, celý spoj): 8-20 N (cca 0,8-2,0 kgf) před zkouškou; 6-20 N po zkoušce odolnosti.
- Trvanlivost (Durability): 10 000 cyklů připojení/odpojení.
- Jmenovitý proud: až 5 A
- Odolnost kontaktů (LLCR - Low Level Contact Resistance): 40 mΩ max. (počáteční hodnota), 50 mΩ max. po testování
- Izolační odpor: 100 MΩ (minimálně)
- Dielektrická pevnost: 100 V AC R.M.S.
Pájení přetavením (IR Reflow)
- Maximální teplota na desce plošných spojů při pájení SMT (profilová špička): přibližně 260 °C (±5 °C), podle pájecího profilu výrobce.
- Zkouška pájitelnosti: pokrytí pájkou ≥ 95 % plochy povrchu.
Ekologické vlastnosti :
- Rozsah provozních teplot: -30 °C až +85 °C
- Zkouška solnou mlhou: nejméně 48 hodin
- A1 - GND
- A2 - SSTXp1
- A3 - SSTXn1
- A4 - VBUS
- A5 - CC1
- A6 - Dp1
- A7 - Dn1
- A8 - SBU1
- A9 - VBUS
- A10 - SSRXn2
- A11 - SSRXp2
- A12 - GND
- B1 - GND
- B2 - SSTXp2
- B3 - SSTXn2
- B4 - VBUS
- B5 - CC2
- B6 - Dp2
- B7 - Dn2
- B8 - SBU2
- B9 - VBUS
- B10 - SSRXn1
- B11 - SSRXp1
- B12 - GND
Nabízíme také další zásuvky USB C a Micro.
Realistický obrázek
K685/UM(ID102193725)
122 ks
5905427011118
Produkt byl uveden na trh v EU před 13.12.2024.
