TPCA8016-H TPCA8016 8016 N-Channel MOSFET U-MOSIII 60V 25A 2-5Q1A SOP8

Name: TPCA8016-H TPCA8016 8016 N-Channel MOSFET U-MOSIII 60V 25A 2-5Q1A SOP8
Brand: SUPERELEKTRONIKA sp. z o. o.
SKU: K1235/T(ID341516857)
Price: 15.27 PLN
Availability: InStock

15,27 zł

cu TVA Dostawa 1-2 dni z InPost

Reduceri la volum

Cantitate	Pret unitar	Ai economisit
20	15,12 zł	3,05 zł
40	14,96 zł	12,22 zł
60	14,81 zł	27,49 zł
100	14,51 zł	76,35 zł

Cantitate

Dostępny w magazynie w Mińsku Mazowieckim

Place an order within 08h 26m 40s And we will send your order today

Ask about product

Tranzystor MOSFET TPCA8016-H

Model TPCA8016-H
Oznaczenie TPCA8016-H
Typ: N-Channel MOSFET (U-MOSIII)
Obudowa: TOSHIBA 2-5Q1A (zgodna z SOP-8)
Typ montażu: SMD powierzchniowy

Parametry elektryczne (przy Ta = 25°C)

Napięcia i prądy:

VDSS – Napięcie dren-źródło: 60 V
VGSS – Napięcie bramka-źródło: ±20 V
ID – Prąd drenu (ciągły): 25 A
IDP – Prąd drenu (pulsacyjny): 75 A

RDS(on):

Przy VGS = 10 V: 16 mΩ typ.
Przy VGS = 4.5 V: 20 mΩ typ.
Vth – Napięcie progowe bramki: 1.1–2.3 V
Qg – Całkowity ładunek bramki: 22 nC (typ.)
QSW – Ładunek przełączania: 6.6 nC (typ.)

Czas przełączania (typ.):

Rise time (tr): 4 ns
Turn-on time (ton): 10 ns
Fall time (tf): 3 ns
Turn-off time (toff): 19 ns

Parametry termiczne:

Tch – Maks. temperatura kanału: 150°C
Rth(ch-c) – Opór termiczny kanał-obudowa: 2.78°C/W
Rth(ch-a) – kanał-powietrze: 44.6–78.1°C/W (zależnie od PCB)

Zastosowania:
Przetwornice DC-DC (notebooki, urządzenia przenośne)
Aplikacje wymagające szybkiego przełączania i niskich strat

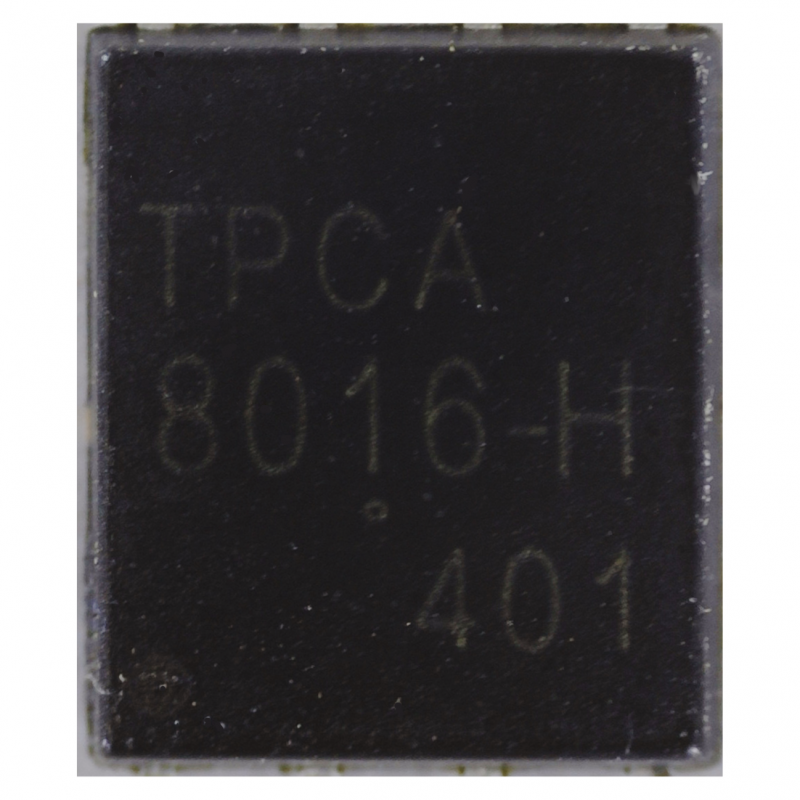

Zdjęcie realne
