VAS1210IC06E VAS1210 1210 ptrzetwornica DC sterownik LED 10V SOT23-6

Name: VAS1210IC06E VAS1210 1210 ptrzetwornica DC sterownik LED 10V SOT23-6
Brand: SUPERELEKTRONIKA sp. z o. o.
SKU: K1234/V(ID341508655)
Price: 41.83 PLN
Availability: InStock

41,83 zł

cu TVA Dostawa 1-2 dni z InPost

Reduceri la volum

Cantitate	Pret unitar	Ai economisit
20	41,41 zł	8,37 zł
40	40,99 zł	33,46 zł
60	40,58 zł	75,29 zł
100	39,74 zł	209,15 zł

Cantitate

Dostępny w magazynie w Mińsku Mazowieckim

Place an order within 08h 25m 37s And we will send your order today

Ask about product

VAS1210 to przetwornica step-down (buck), działająca jako sterownik prądu stałego dla wysokoprądowych diod LED (HBLED). Obsługuje analogowe i PWM-owe sterowanie jasnością, z szerokim zakresem napięcia wejściowego

Model: VAS1210IC06E
Oznaczenie: 1210

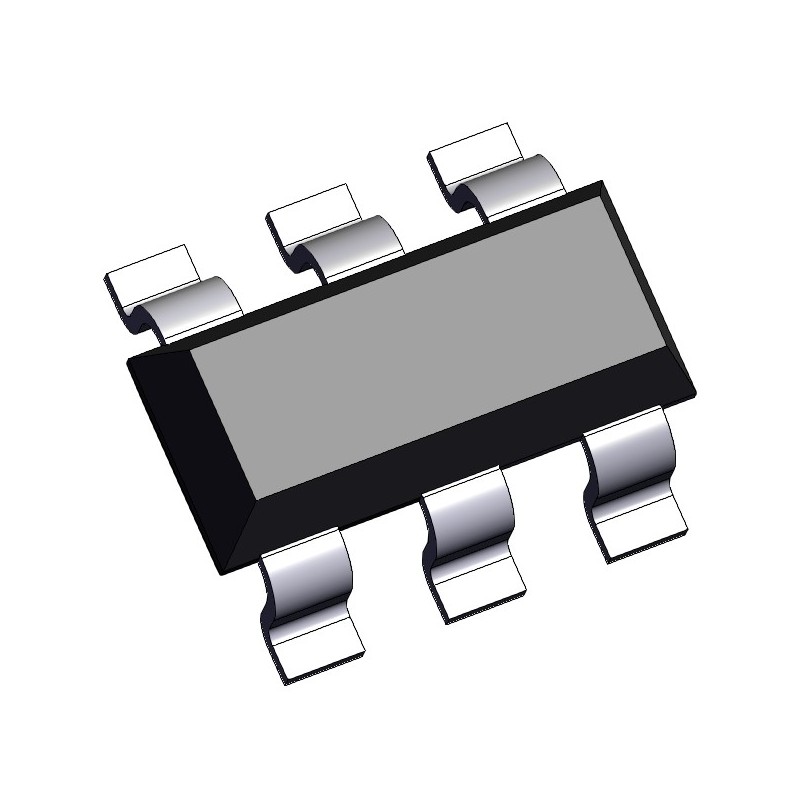

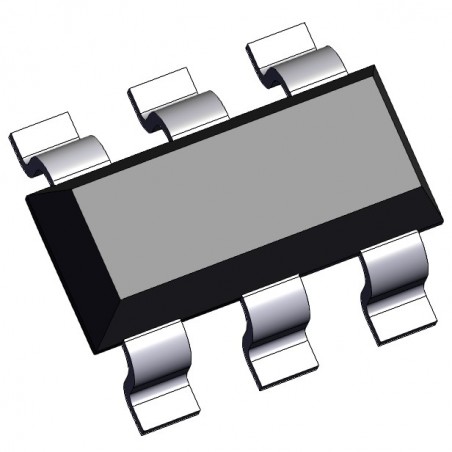

Obudowa: SOT23-6
Montaż SMD powierzchniowy

Zakres napięcia zasilania

4.5 V – 40 V (typowo)
Maksymalnie do 44 V

Wyjście sterujące bramką MOSFET-a

Gate Driver Source Current: 0.2 A
Gate Driver Sink Current: 0.4 A
Napięcie wyjściowe VCC: 10 V, 100 mA

Sterowanie jasnością

Pin ADJ:

< 0.2V = wyłączenie
0.25V–1.2V = sterowanie analogowe (20%–100%)
PWM >10 kHz: 25%–100%
PWM <500 Hz: 1%–100%
Max częstotliwość PWM: 20 kHz

Dokładność prądu LED

±5% (przy użyciu rezystora pomiarowego o tolerancji 1%)

Częstotliwość przełączania

Do 1 MHz

Charakterystyka elektryczna (dla VIN = 12V, TA = 25°C) :

Napięcie wejściowe VIN 4.5 – 40 V
Prąd spoczynkowy ICC 400 µA
Prąd w trybie shutdown ISD 40 µA
UVLO (Undervoltage Lockout) 4.3 V
Próg VSNSHI 220 mV
Próg VSNSL =80 mV
Opóźnienie przełączania 50 ns

Typowe zastosowania:

Oświetlenie architektoniczne, przemysłowe i ambientowe
Żarówki LED, np. typu MR16
Oświetlenie awaryjne, sygnalizacyjne

Zdjęcie realne

Referinta K1234/V(ID341508655)

In stoc 15 Produse

EAN 5905427019480
