BQ24193 kontroler ładowania akumulatorów Li-Ion Li-Pol I2C VQFN24 nintendo

BQ24193 to impulsowy kontroler ładowania akumulatorów, przeznaczony do obsługi pojedynczego ogniwa litowo-jonowego lub litowo-polimerowego. Łączy funkcję ładowarki z zarządzaniem zasilaniem urządzenia, dzięki czemu sprawdza się w tabletach, smartfonach, przenośnych głośnikach i innych urządzeniach mobilnych.

Układ obsługuje napięcie wejściowe 3,9–17 V i prąd ładowania do 4,5 A. Interfejs I²C umożliwia konfigurację parametrów ładowania i zasilania oraz odczyt stanu pracy. Funkcja NVDC Power Path pozwala zasilać urządzenie także przy głęboko rozładowanym lub odłączonym akumulatorze. BQ24193 obsługuje również tryb USB OTG oraz profil temperaturowy ładowania zgodny z wytycznymi JEITA.

Parametry techniczne:

• Model: BQ24193.
• Typ: impulsowy kontroler ładowania z zarządzaniem ścieżką zasilania.
• Obsługiwane akumulatory: jedno ogniwo Li-Ion lub Li-Polymer (1S).
• Napięcie wejściowe: 3,9–17 V.
• Prąd ładowania: do 4,5 A, zależnie od konfiguracji i warunków pracy.
• Programowane napięcie końcowe ładowania: 3,504–4,400 V.
• Interfejs sterujący: I²C.
• Częstotliwość przełączania: 1,5 MHz.
• Programowany limit prądu wejściowego: od 100 mA do 3 A.
• Tryb USB OTG: wyjście 5 V z limitem prądu do 1,3 A.
• Funkcje ładowania: ładowanie wstępne, ładowanie stałym prądem i stałym napięciem, automatyczne zakończenie oraz ponowne rozpoczęcie ładowania.
• Zabezpieczenia: monitorowanie temperatury akumulatora, ograniczenie czasu ładowania, regulacja i wyłączenie termiczne oraz ochrona przed przepięciem i nadmiernym prądem.
• Montaż: powierzchniowy SMT (SMD).
• Metoda lutowania: rozpływowa (reflow).
• Szczytowa temperatura obudowy podczas lutowania: maks. 260°C, zgodnie z dopuszczalnym profilem reflow.
• Centralne pole termiczne: wymagane przylutowanie do pola masy PCB.
• Obudowa: VQFN-24 (RGE), 4 × 4 mm, z odsłoniętym polem termicznym.

W ofercie posiadamy również inne układy ładowania akumulatorów i zarządzania zasilaniem.

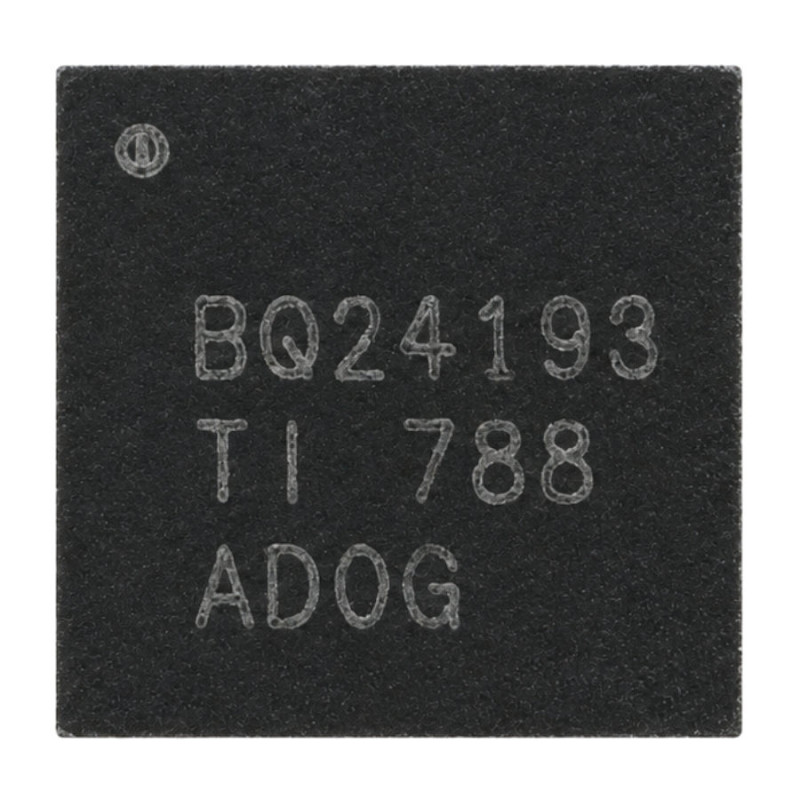

Zdjęcie przedstawia oferowany produkt. Czytelność zdjęcia została zwiększona za pomocą algorytmów AI.
