Gniazdo diagnostyczne OBD2 16 pin z pinami i blokadami zestaw do montażu

Kompletne złącze diagnostyczne OBD2 16pin (żeńskie), przeznaczone do instalacji samochodowych

Specyfikacja:

• Typ: OBD2 / DLC (Data Link Connector)
• Liczba pinów: 16 (standard OBD-II)
• Obudowa: tworzywo sztuczne, kolor czarny
• Montaż: panelowy – uchwyty z otworami montażowymi
• Okablowanie: brak – końcówki należy samodzielnie zacisnąć na przewodach
• Złącze: żeńskie – do podłączenia interfejsu diagnostycznego
• Rozstaw uchwytów: 70 mm
• Rozstaw otworów montażowych: 50–60 mm
• Całkowita szerokość gniazda: 26 mm (głębokość)

Zastosowanie:

• Diagnostyka samochodowa i odczyt błędów ECU
• Podłączanie interfejsów diagnostycznych, np. ELM327, VCDS itp.
• Budowa i naprawa instalacji diagnostycznych
• Retrofit instalacji samochodowych
• Projekty DIY związane z elektroniką pojazdową

Gniazdo umożliwia dostęp do magistral komunikacyjnych oraz obwodów pojazdu, takich jak:

• CAN (Controller Area Network)
• K-Line / L-Line – stosowane w starszych systemach
• SAE J1850
• Zasilanie oraz masa

Pinout:

• Pin 1 – linia opcjonalna / producenta (OEM-specific)
• Pin 2 – magistrala J1850 Bus+
• Pin 3 – linia opcjonalna / producenta (OEM-specific)
• Pin 4 – masa nadwozia (Chassis Ground)
• Pin 5 – masa sygnałowa (Signal Ground)
• Pin 6 – CAN High (ISO 15765-4 / SAE J2284)
• Pin 7 – linia K (ISO 9141-2 / ISO 14230-4 – K-Line)
• Pin 8 – linia opcjonalna / producenta (OEM-specific)
• Pin 9 – linia opcjonalna / producenta (OEM-specific)
• Pin 10 – magistrala J1850 Bus−
• Pin 11 – linia opcjonalna / producenta (OEM-specific)
• Pin 12 – linia opcjonalna / producenta (OEM-specific)
• Pin 13 – linia opcjonalna / producenta (OEM-specific)
• Pin 14 – CAN Low (ISO 15765-4 / SAE J2284)
• Pin 15 – linia L (ISO 9141-2 / ISO 14230-4 – L-Line)
• Pin 16 – zasilanie stałe VBAT (+12 V / +24 V, zależne od systemu pojazdu)

Uwaga:

Nie wszystkie piny muszą być wykorzystywane w każdym pojeździe. Funkcje pinów opcjonalnych mogą różnić się w zależności od producenta, modelu oraz zastosowanego systemu elektronicznego.

Zalety:

• Uniwersalny standard OBD2
• Solidna konstrukcja przeznaczona do montażu stałego
• Kompatybilność z większością interfejsów i skanerów diagnostycznych OBD2

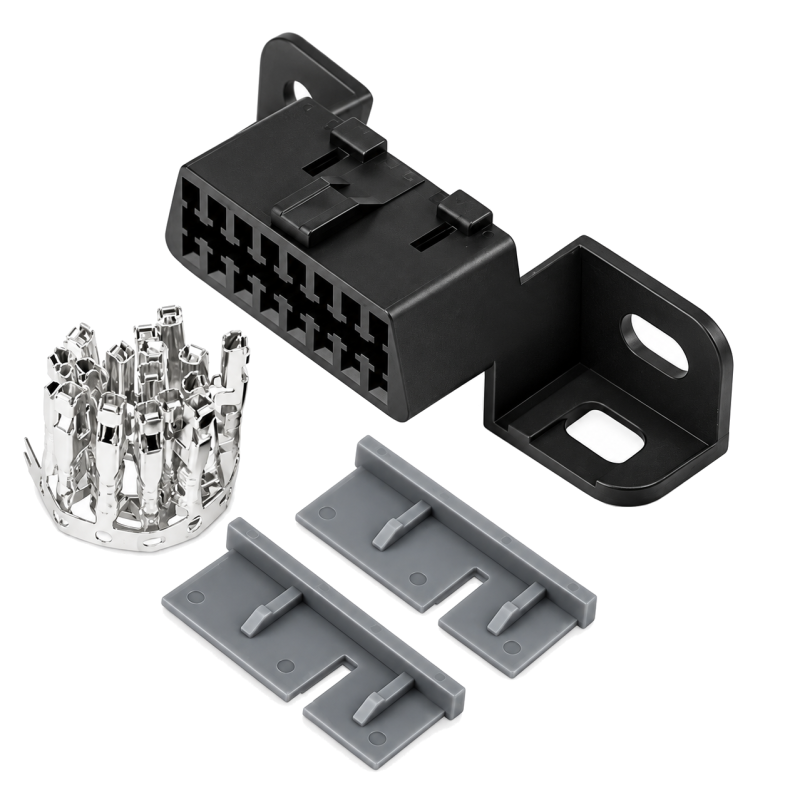

Zestaw zawiera:

• 1 × plastikowa obudowa gniazda OBD2 16-pin
• 2 × blokada zabezpieczająca styki przed wypadaniem
• 16 × żeński pin / styk do zaciskania na przewodzie

W ofercie posiadamy również gniazda z przewodami oraz wtyki OBD2.

Zdjęcie przedstawia oferowany produkt. Czytelność zdjęcia została zwiększona za pomocą algorytmów AI.
