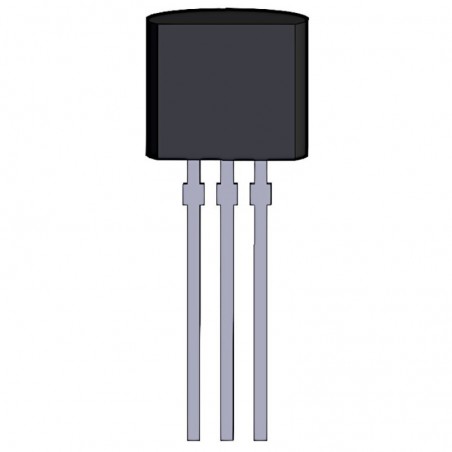

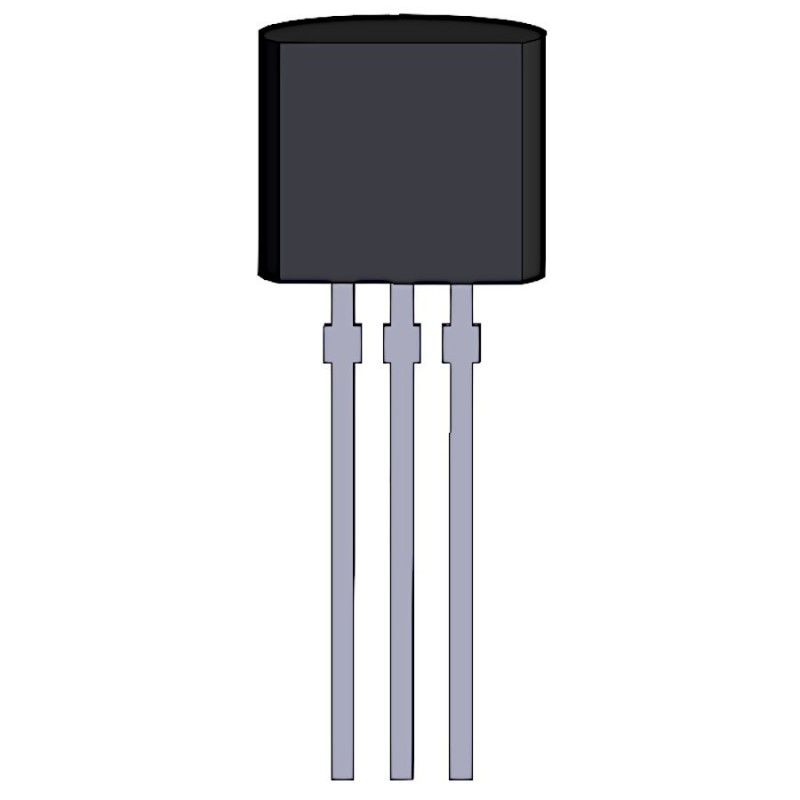

2SC1775A 2SC1775 C1775 tranzystor bipolarny epitaksjalny NPN 120V 50mA TO92
3,46 zł
cu TVA
Dostawa 1-2 dni z InPost
tranzystor NPN
- Model
- Oznaczenie
- Obudowa
Maksymalne parametry :
- Napięcie kolektor–baza (VCBO): 120 V
- Napięcie kolektor–emiter (VCEO): 120 V
- Napięcie emiter–baza (VEBO): 5 V
- Maksymalny prąd kolektora (IC): 50 mA
- Moc strat kolektora (PC): 300 mW
- Maksymalna temperatura złącza (Tj): 150 °C
- Zakres temperatur przechowywania (Tstg): –50 °C … +150 °C
- Napięcie przebicia kolektor–emiter (V(BR)CEO): ≥ 120 V przy IC = 1 mA
- Prąd upływu kolektor–baza (ICBO): ≤ 0,5 µA przy VCB = 100 V
- Wzmocnienie prądowe stałoprądowe (hFE1): 400 – 1200 przy VCE = 12 V, IC = 2 mA
- Wzmocnienie prądowe przy niskim prądzie (hFE2): ≥ 160 przy VCE = 12 V, IC = 0,1 mA
- Napięcie baza–emiter (VBE): ≤ 0,75 V przy VCE = 12 V, IC = 2 mA
- Nasycenie kolektor–emiter (VCE(sat)): ≤ 0,5 V przy IC = 10 mA, IB = 1 mA
- Częstotliwość graniczna (fT): ok. 200 MHz przy VCE = 12 V, IC = 2 mA
- Pojemność wyjściowa (Cob): ok. 1,6 pF przy VCB = 25 V, IE = 0, f = 1 MHz
- ≤ 5 dB przy VCE = 6 V, IC = 50 µA, Rg = 50 kΩ, f = 10 Hz
- ≤ 1,5 dB przy f = 1 kHz (pozostałe warunki takie same)
Grupowanie hFE:
- Grupa E: 400 – 800
- Grupa F: 600 – 1200
Odpowiednik komplementarny dla tego tranzystora to : 2SA872 /A (PNP)
Zamienniki : 2SC3467F, 2SC3468F, 2SD1659, 2SD1701, 2SD1978, 2SD2206A, 2SD2635, 2SD756, 2SD756A, 3DG2240, CSC2240, CSC2240BL, CSC2240GR, ECG26, ECG90, FTC3200, H3200, EPS0005, KTC3200, KTC3400, SK3275, SK3931, SML2182
Zdjęcie realne
Pomiar realny
Tranzystory nowe, brak śladów lutowania i montażu
