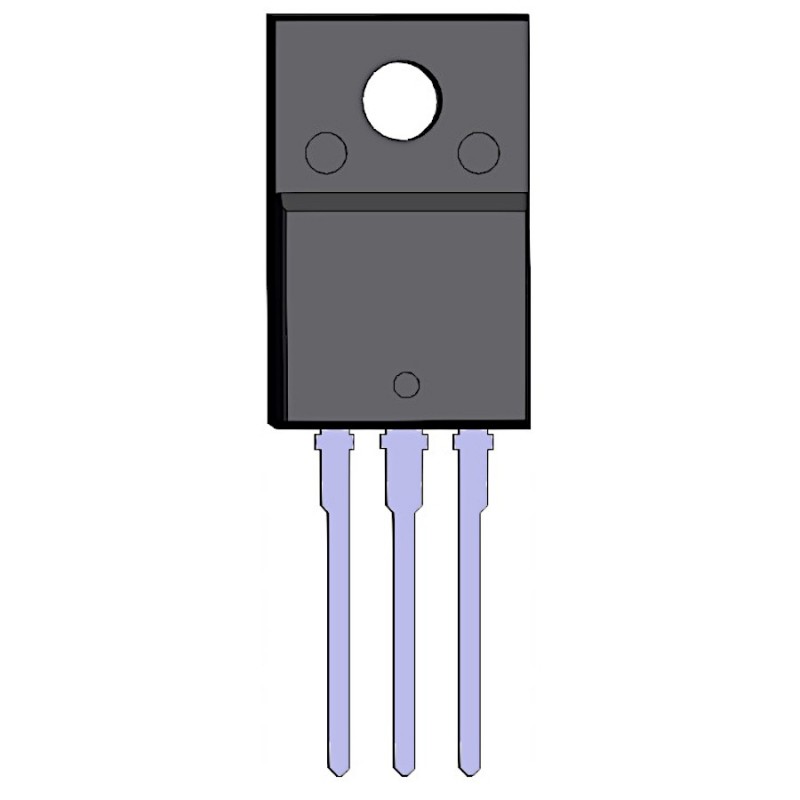

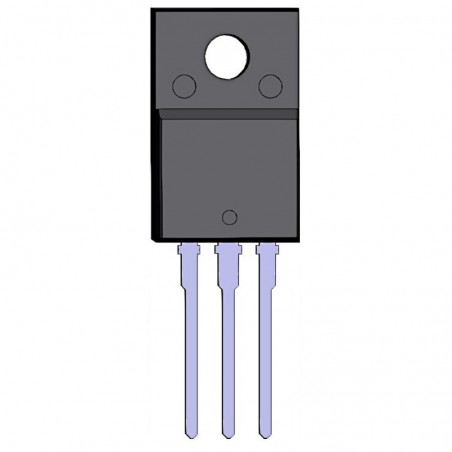

2SA1668 A1668 tranzystor mocy PNP -150V 2A TO220F
13,93 zł
cu TVA
Dostawa 1-2 dni z InPost
2SA1668 tranzystor PNP
- Model 2SA1668
- Oznaczenie A1668
- Obudowa
Parametry graniczne (Ta = 25°C) :
Charakterystyki elektryczne (Tj=25°C) :
- VCBO (napięcie kolektor–baza): –200 V
- VCEO (napięcie kolektor–emiter): –200 V
- VEBO (napięcie emiter–baza): –6 V
- IC (prąd kolektora): –2 A
- IB (prąd bazy): –1 A
- PC (moc strat kolektora, Tc=25°C): 25 W
- Tj (temperatura złącza): 150 °C
- Tstg (zakres temperatury przechowywania): –55 … +150 °C
Charakterystyki elektryczne (Tj=25°C) :
- V(BR)CEO (przebicie C-E przy IC=–25mA, IB=0): –200 V
- VCE(sat) (nasycenie C-E przy IC=–0.7A, IB=–70mA): max. –1.0 V
- ICBO (prąd upływu kolektora, VCB=–200V, IE=0): max. –10 µA
- IEBO (prąd upływu emitera, VEB=–6V, IC=0): max. –10 µA
- hFE (wzmocnienie prądowe przy IC=–0.7A, VCE=–10V): min. 60
- fT (częstotliwość graniczna przy IC=–0.2A, VCE=–12V): typ. 20 MHz
- COB (pojemność wyjściowa przy IE=0, VCB=10V, f=1MHz): typ. 60 pF
Odpowiednik komplementarny dla tego tranzystora to : 2SC4381 (NPN)
Zamienniki : 2SA1009-H, 2SA1009-J, 2SA1009A-H, 2SA1009A-J, 2SB630-Q, 2SB630-R, FJP1943O, MJE15035 / MJE15035G
Zdjęcie realne
Pomiar realny
Tranzystory nowe, brak śladów lutowania i montażu
W ofercie posiadamy również 2SC4381
