Optoizolator A3120 SMD SOP8 HCPL3120 HCPL-3120
6,32 zł
Brutto
Dostawa 1-2 dni z InPost
Optoizolator A3120 SMD
Optoizolator A3120 / HCPL3120 / HCPL-3120
!! OBUDOWA SOP8 !!
Parametry techniczne
| Model | A3120 / HCPL3120 / HCPL-3120 |
| Typ | Optoizolator |
| Obudowa | SOP8 |
| Maksymalny szczytowy prąd wyjściowy | 2,5 A |
| Minimalny szczytowy prąd wyjściowy | 2,0 A |
| VCM | 1500 V |
| Napięcie wyjściowe VOL | 0,5 V |
| Maksymalny prąd zasilania | 5 mA |
| Zakres pracy VCC | 15–30 V |
| Zabezpieczenie UVLO | Wbudowane zabezpieczenie przed zbyt niskim napięciem z histerezą |
| Maksymalny czas przełączania | 500 ns |
| Temperatura pracy | -40°C do +100°C |
W ofercie posiadamy również wersję do montażu DIP.

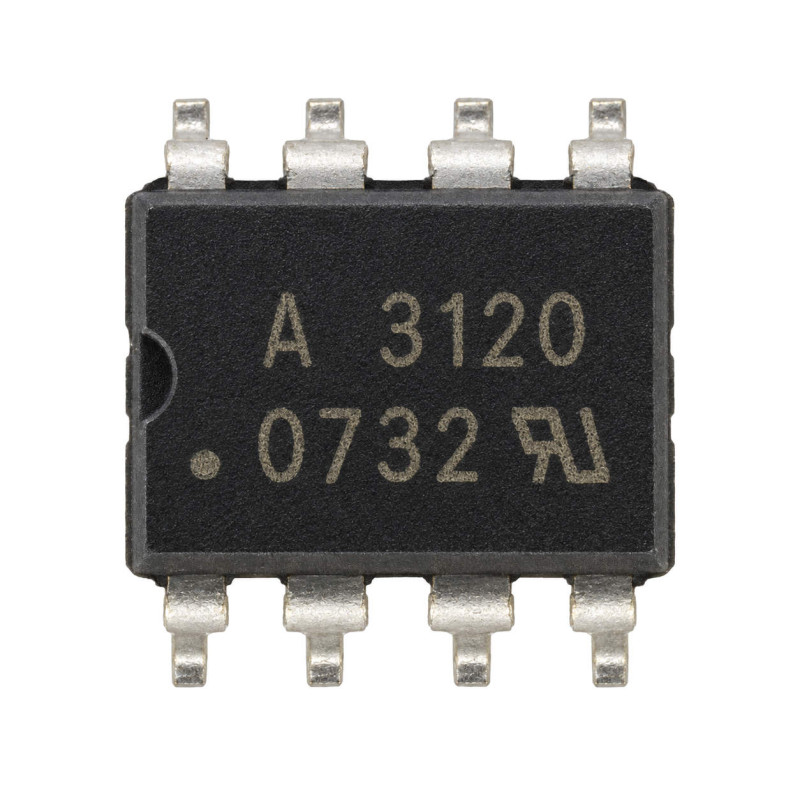

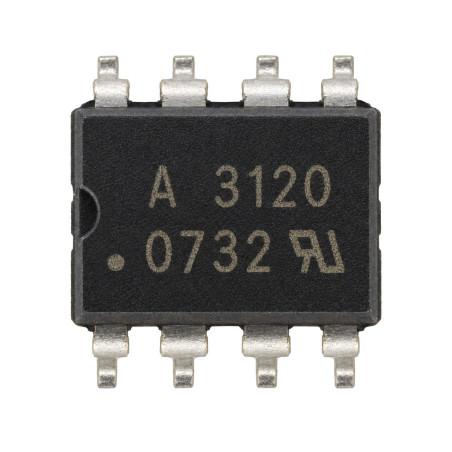

Zdjęcie przedstawia oferowany produkt. Czytelność zdjęcia została zwiększona za pomocą algorytmów AI.
K1534/O1(ID47866257)
200 Przedmioty
5905042153231
Informacje dotyczące bezpieczeństwa – GPSR
| Produkt | Optoizolator |
| Model | A3120 / HCPL3120 / HCPL-3120 |
| Obudowa | SOP8 |
| Zakres VCC | 15–30 V |
| Szczytowy prąd wyjściowy | Maks. 2,5 A / min. 2,0 A |
| VCM | 1500 V |
| Temperatura pracy | -40°C do +100°C |
⚠ UWAGA
Układ jest elementem elektronicznym przeznaczonym do integracji z odpowiednio zaprojektowanym obwodem. Przed montażem należy sprawdzić poprawność wyprowadzeń, napięcie zasilania oraz zgodność parametrów z projektowanym urządzeniem.
Układ jest elementem elektronicznym przeznaczonym do integracji z odpowiednio zaprojektowanym obwodem. Przed montażem należy sprawdzić poprawność wyprowadzeń, napięcie zasilania oraz zgodność parametrów z projektowanym urządzeniem.
Zasady bezpiecznego użytkowania
| ✓ | Przed montażem sprawdzić, czy zastosowano wersję SOP8 odpowiednią dla płytki PCB. |
| ✓ | Montaż, demontaż oraz zmianę połączeń wykonywać przy całkowicie odłączonym zasilaniu. |
| ✓ | Nie przekraczać podanego zakresu napięcia zasilania VCC 15–30 V. |
| ✓ | Przed uruchomieniem sprawdzić orientację układu oraz poprawność wszystkich połączeń. |
| ✓ | Nie używać układu z uszkodzoną obudową, zdeformowanymi wyprowadzeniami lub śladami przegrzania. |
| ✓ | Po montażu sprawdzić jakość lutowania i brak zwarć pomiędzy sąsiednimi wyprowadzeniami. |
Prąd wyjściowy
⚠ WAŻNE
Podane wartości 2,0 A i 2,5 A dotyczą prądu szczytowego wyjścia. Nie należy interpretować ich jako dopuszczalnego ciągłego prądu obciążenia układu.
Podane wartości 2,0 A i 2,5 A dotyczą prądu szczytowego wyjścia. Nie należy interpretować ich jako dopuszczalnego ciągłego prądu obciążenia układu.
| Maksymalny szczytowy prąd | 2,5 A |
| Minimalny szczytowy prąd | 2,0 A |
Zasilanie i UVLO
| Zakres VCC | 15–30 V |
| Maksymalny prąd zasilania | 5 mA |
| UVLO | Wbudowane zabezpieczenie przed zbyt niskim napięciem z histerezą |
Wbudowane zabezpieczenie UVLO nie zastępuje prawidłowego projektu zasilania i zabezpieczeń całego urządzenia.
Izolacja i napięcie VCM
VCM = 1500 V jest parametrem podanym dla układu. Nie należy na jego podstawie samodzielnie przyjmować dopuszczalnego ciągłego napięcia roboczego izolacji całego urządzenia ani wymagań bezpieczeństwa instalacji.
⚠ RYZYKO PORAŻENIA PRĄDEM
Układy wykorzystujące optoizolację mogą współpracować z obwodami o niebezpiecznym napięciu. Odstępy izolacyjne, konstrukcja PCB, obudowa oraz pozostałe środki ochronne muszą być dobrane do konkretnego zastosowania.
Układy wykorzystujące optoizolację mogą współpracować z obwodami o niebezpiecznym napięciu. Odstępy izolacyjne, konstrukcja PCB, obudowa oraz pozostałe środki ochronne muszą być dobrane do konkretnego zastosowania.
Przełączanie
| Maksymalny czas przełączania | 500 ns |
| VOL | 0,5 V |
Ochrona przed ESD
Układ elektroniczny może być wrażliwy na wyładowania elektrostatyczne. Podczas przechowywania, transportu i montażu należy stosować standardowe zasady ochrony ESD.
Montaż i lutowanie
| Obudowa | SOP8 |
| Montaż | Powierzchniowy SMD |
| Lutowanie | Unikać nadmiernego i długotrwałego nagrzewania obudowy oraz wyprowadzeń. |
| Kontrola po montażu | Sprawdzić orientację układu, jakość połączeń lutowanych oraz brak zwarć pomiędzy wyprowadzeniami. |
Uwaga na wersję obudowy:
Oferowany produkt jest w obudowie SOP8. Wersja DIP jest innym wariantem montażowym i przed zakupem lub wymianą należy sprawdzić zgodność z płytką PCB.
Oferowany produkt jest w obudowie SOP8. Wersja DIP jest innym wariantem montażowym i przed zakupem lub wymianą należy sprawdzić zgodność z płytką PCB.
Temperatura pracy
Zakres temperatur pracy wynosi od -40°C do +100°C. Należy zapewnić warunki pracy zgodne z parametrami elementu i odpowiednie odprowadzanie ciepła w projektowanym urządzeniu.
Przechowywanie
Przechowywać w suchym i czystym miejscu. Chronić przed wilgocią, zabrudzeniem, wyładowaniami elektrostatycznymi, skrajnymi temperaturami oraz mechanicznym uszkodzeniem obudowy i wyprowadzeń.
Ważne informacje
A3120 / HCPL3120 / HCPL-3120 jest elementem elektronicznym przeznaczonym do integracji z odpowiednio zaprojektowanym układem.
Przed zastosowaniem należy zweryfikować napięcie VCC, wymagane parametry wyjściowe, sposób sterowania oraz zgodność wersji SOP8 z projektem PCB.
Parametru VCM = 1500 V nie należy automatycznie interpretować jako dopuszczalnego ciągłego napięcia roboczego całego urządzenia.
Wbudowane funkcje ochronne nie zastępują właściwego projektu i zabezpieczeń urządzenia końcowego.
