RHRP1560 dioda prostownicza ultraszybka 15A 600V 40ns TO220AC THT
4,77 zł
Brutto
Dostawa 1-2 dni z InPost
Dioda prostownica RHRP1560
RHRP1560 ultraszybka dioda prostownicza.
Parametry techniczne
| Model | RHRP1560 |
| Oznaczenie na obudowie | RHRP1560 |
| Typ | Dioda prostownicza ultraszybka, Hyperfast |
| Konfiguracja | Pojedyncza dioda |
| Obudowa | TO-220AC, 2 wyprowadzenia |
| Montaż | Przewlekany THT |
| Ilość | 1 sztuka |
Parametry elektryczne
| VRRM | 600 V – maksymalne powtarzalne napięcie wsteczne |
| IF(AV) | 15 A przy temperaturze obudowy TC = 140°C, w warunkach katalogowych |
| IFSM | 200 A dla pojedynczego półokresu sinusoidy 60 Hz |
| trr | Maks. 40 ns przy IF = 15 A i dIF/dt = 100 A/µs, TC = 25°C |
| VF | Maks. 2,1 V przy IF = 15 A, TC = 25°C |
| IR | Maks. 100 µA przy VR = 600 V, TC = 25°C |
| RθJC | Maks. 1,5°C/W |
| Temperatura złącza i przechowywania | Od −65°C do +175°C |
Obudowa i montaż
- Dwa wyprowadzenia: anoda A i katoda K
- Metalowa blaszka radiatorowa jest elektrycznie połączona z katodą
- Otwór umożliwiający przykręcenie do radiatora
Zastosowania
- Zasilacze impulsowe i przetwornice
- Obwody diod swobodnego przepływu
- Układy ograniczające przepięcia
- Układy przełączające mocy
- Naprawa urządzeń elektronicznych
Przy dużych prądach należy zapewnić odpowiednie odprowadzanie ciepła. Jeżeli radiator wymaga odizolowania elektrycznego od katody, należy zastosować odpowiednią podkładkę i tulejkę izolującą.
W ofercie posiadamy również radiatory, pastę termoprzewodzącą, śrubki montażowe, tulejki izolujące oraz podkładki izolujące mikowe i ceramiczne do obudów TO-220.

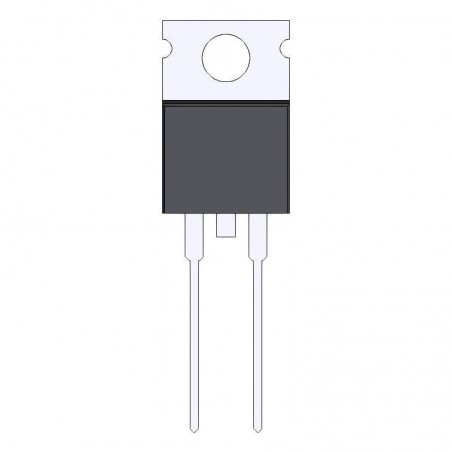

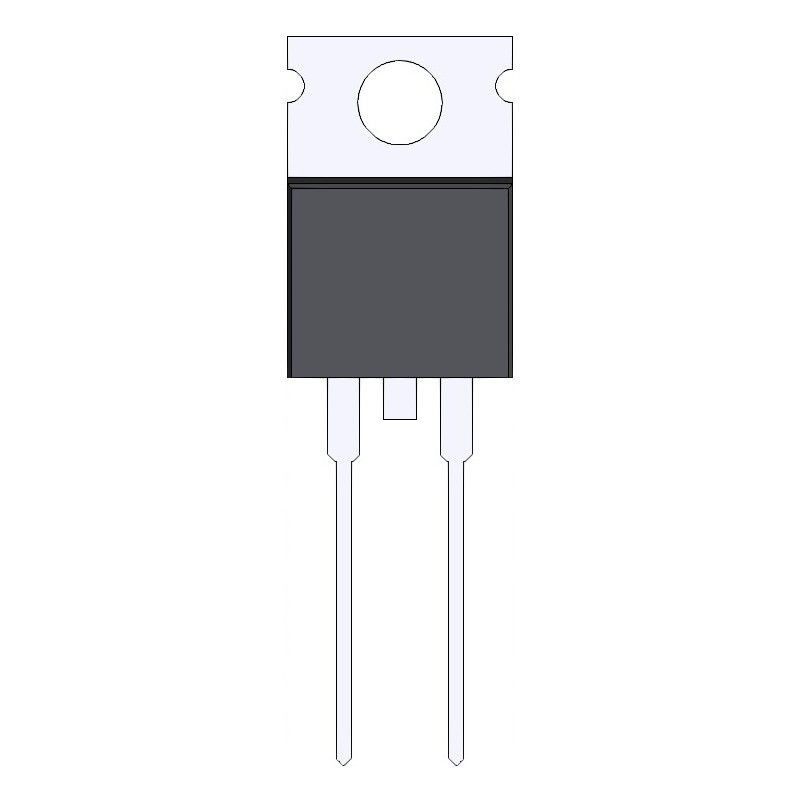

Zdjęcie przedstawia oferowany produkt. Czytelność zdjęcia została zwiększona za pomocą algorytmów AI.
K1005/R6(ID262985567)
300 Przedmioty
5905427014829
Informacje dotyczące bezpieczeństwa – GPSR
| Produkt | Ultraszybka dioda prostownicza Hyperfast |
| Model | RHRP1560 |
| VRRM | 600 V |
| IF(AV) | 15 A przy TC = 140°C, w warunkach katalogowych |
| Obudowa | TO-220AC, THT |
⚠ UWAGA – WYSOKIE NAPIĘCIE
Dioda może pracować w układach, w których występują niebezpieczne napięcia. Montaż, pomiary i naprawy należy wykonywać przy odłączonym zasilaniu oraz po rozładowaniu elementów magazynujących energię.
Dioda może pracować w układach, w których występują niebezpieczne napięcia. Montaż, pomiary i naprawy należy wykonywać przy odłączonym zasilaniu oraz po rozładowaniu elementów magazynujących energię.
Zasady bezpiecznego użytkowania
| ✓ | Nie przekraczać maksymalnego powtarzalnego napięcia wstecznego VRRM 600 V. |
| ✓ | Prąd IF(AV) 15 A dotyczy warunków katalogowych przy temperaturze obudowy TC = 140°C i nie oznacza dopuszczalnego prądu w każdych warunkach montażu. |
| ✓ | Prąd IFSM 200 A jest niepowtarzalnym prądem udarowym dla pojedynczego półokresu sinusoidy 60 Hz i nie jest dopuszczalnym prądem ciągłym. |
| ✓ | Zapewnić odpowiednie odprowadzanie ciepła, szczególnie przy dużym prądzie przewodzenia. |
| ✓ | Przed montażem sprawdzić polaryzację anody i katody. |
| ✓ | Po montażu sprawdzić brak zwarć i prawidłowe zamocowanie elementu oraz radiatora. |
Metalowa blaszka i radiator
Metalowa blaszka radiatorowa jest elektrycznie połączona z katodą.
Jeżeli radiator nie może znajdować się na potencjale katody, należy zastosować odpowiednią podkładkę oraz tulejkę izolującą, zachowując skuteczne odprowadzanie ciepła.
Jeżeli radiator nie może znajdować się na potencjale katody, należy zastosować odpowiednią podkładkę oraz tulejkę izolującą, zachowując skuteczne odprowadzanie ciepła.
Parametry dynamiczne
Czas odzyskiwania trr maks. 40 ns został podany dla IF = 15 A, dIF/dt = 100 A/µs i TC = 25°C. Jest to parametr zależny od określonych warunków pomiarowych.
Montaż i lutowanie
Element jest przeznaczony do montażu przewlekanego THT. Należy unikać nadmiernego i długotrwałego nagrzewania wyprowadzeń oraz obudowy podczas lutowania. Nie należy wyginać wyprowadzeń bezpośrednio przy obudowie w sposób powodujący nadmierne naprężenia.
Przechowywanie
Przechowywać w suchym i czystym miejscu. Chronić przed wilgocią, korozją, zabrudzeniem oraz uszkodzeniem mechanicznym obudowy i wyprowadzeń.
Ważne informacje
RHRP1560 jest elementem przeznaczonym do integracji z odpowiednio zaprojektowanym układem elektronicznym.
Parametry 15 A, 200 A, 40 ns i 2,1 V odnoszą się do podanych warunków katalogowych i nie powinny być interpretowane niezależnie od tych warunków.
Przy pracy z wysokim napięciem wymagane są odpowiednie odstępy izolacyjne, konstrukcja PCB i zasady bezpieczeństwa właściwe dla urządzenia końcowego.
