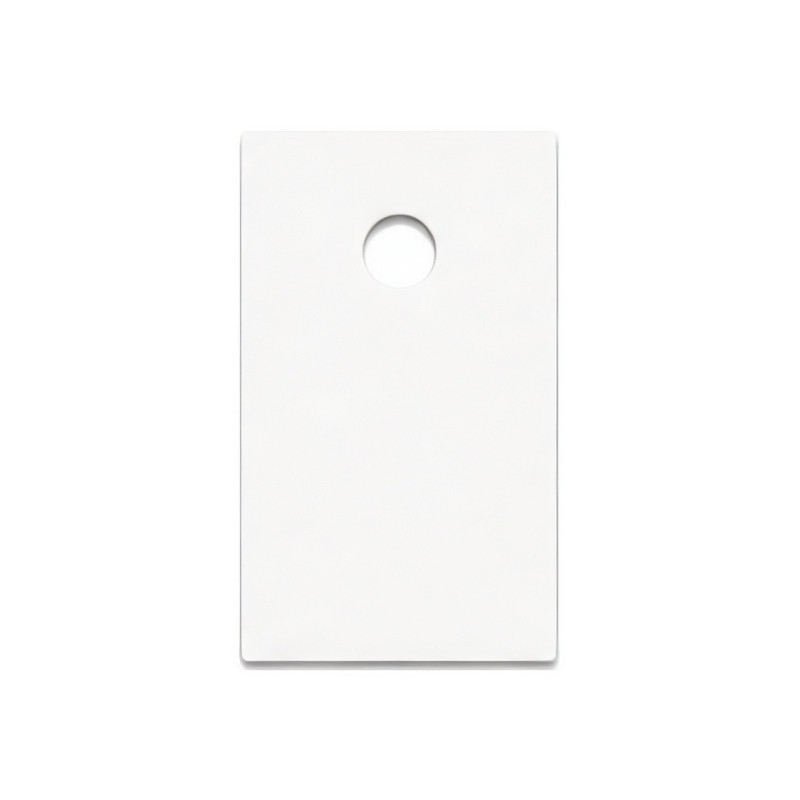

Podkładka TO-220 izolacyjna ceramiczna termoprzewodząca TO220 14x20x0.6 mm
2,26 zł
Brutto
Dostawa 1-2 dni z InPost
Podkładka ceramiczna TO-220
Wysokowydajna, precyzyjna podkładka TO-220 z tlenku glinu (Al₂O₃) – do montażu tranzystorów mocy.
Parametry techniczne
| Przeznaczenie | Podkładka izolacyjna do obudów TO-220 i montażu tranzystorów mocy |
| Wymiary | 14 × 20 mm |
| Grubość | 0,6 mm |
| Materiał | 97% tlenek glinu (Al₂O₃) |
| Kolor | Biały |
| Otwór montażowy | Dopasowany do standardowych śrub M3 |
| Gęstość | 3,6 g/cm³ |
| Przewodność cieplna | 29,3 W/m·K |
| Napięcie przebicia / izolacja elektryczna | ≤22,5 kV |
| Odporność termiczna materiału | Do 1600°C |
| CTE – współczynnik rozszerzalności cieplnej | 3 × 10⁻⁶ /K – bardzo niski, zapewniający wysoką stabilność wymiarową |
Materiał Al₂O₃
Tlenek glinu (Al₂O₃), znany również jako alumina, to rodzaj ceramiki technicznej (inżynierskiej). Jest to jeden z najczęściej stosowanych materiałów ceramicznych ze względu na swoje znakomite właściwości.
Zalecenia montażowe
- Podkładka powinna być stosowana wraz z pastą termoprzewodzącą po obu stronach dla zminimalizowania oporu cieplnego.
- Otwór montażowy umożliwia użycie ze śrubą M3 i tulejką izolacyjną, co pozwala uzyskać prawidłowy docisk oraz odpowiednią izolację elementów montażowych.
- Należy zapewnić równomierny docisk tranzystora do radiatora.
- Podczas montażu należy zachować ostrożność – ceramika może być krucha przy punktowym nacisku.
Podkładka ceramiczna umożliwia przewodzenie ciepła przy jednoczesnym zachowaniu izolacji elektrycznej. Prawidłowe działanie zależy od sposobu montażu, stanu powierzchni, zastosowanej pasty termoprzewodzącej oraz odpowiedniego użycia tulejki i pozostałych elementów izolacyjnych.
W naszej ofercie dostępne są również pasta termoprzewodząca, śrubki M3 oraz tulejki izolacyjne.
K1413/Rceram(ID396455702)
440 Przedmioty
5905042151794
Informacje dotyczące bezpieczeństwa – GPSR
| Produkt | Ceramiczna podkładka izolacyjna do obudowy TO-220 |
| Materiał | 97% tlenek glinu Al₂O₃ |
| Wymiary | 14 × 20 × 0,6 mm |
| Przewodność cieplna | 29,3 W/m·K |
| Napięcie przebicia / izolacja | ≤22,5 kV – parametr podany dla podkładki / materiału |
| Otwór montażowy | Do śruby M3 |
⚠ UWAGA
Podkładka jest elementem pomocniczym przeznaczonym do przewodzenia ciepła i zapewniania izolacji elektrycznej podczas montażu elementów mocy. Bezpieczeństwo gotowego zespołu zależy od prawidłowego montażu tranzystora, podkładki, śruby, tulejki izolacyjnej, radiatora oraz materiału termoprzewodzącego.
Podkładka jest elementem pomocniczym przeznaczonym do przewodzenia ciepła i zapewniania izolacji elektrycznej podczas montażu elementów mocy. Bezpieczeństwo gotowego zespołu zależy od prawidłowego montażu tranzystora, podkładki, śruby, tulejki izolacyjnej, radiatora oraz materiału termoprzewodzącego.
Zasady bezpiecznego użytkowania
| ✓ | Montaż i demontaż elementu mocy wykonywać przy odłączonym zasilaniu. |
| ✓ | Przed montażem sprawdzić, czy podkładka nie jest pęknięta, wyszczerbiona lub w inny sposób uszkodzona. |
| ✓ | Powierzchnie tranzystora, podkładki i radiatora powinny być czyste i pozbawione zanieczyszczeń mogących powodować punktowy nacisk. |
| ✓ | Zapewnić równomierny docisk elementu bez nadmiernego obciążania ceramicznej podkładki. |
| ✓ | Jeżeli śruba lub radiator wymagają odizolowania od metalowej części elementu mocy, zastosować odpowiednią tulejkę izolacyjną. |
| ✓ | Po montażu, przed uruchomieniem urządzenia, sprawdzić wymaganą izolację elektryczną pomiędzy elementem mocy a radiatorem. |
Kruchość ceramiki
⚠ CERAMIKA MOŻE PĘKNĄĆ
Tlenek glinu jest materiałem twardym, ale kruchym. Nadmierny docisk, punktowe obciążenie, nierówna powierzchnia radiatora lub zanieczyszczenia pomiędzy powierzchniami mogą doprowadzić do pęknięcia podkładki i utraty jej właściwości izolacyjnych.
Tlenek glinu jest materiałem twardym, ale kruchym. Nadmierny docisk, punktowe obciążenie, nierówna powierzchnia radiatora lub zanieczyszczenia pomiędzy powierzchniami mogą doprowadzić do pęknięcia podkładki i utraty jej właściwości izolacyjnych.
Izolacja elektryczna
Podana wartość „napięcie przebicia / izolacja elektryczna ≤22,5 kV” nie oznacza dopuszczalnego napięcia ciągłej pracy całego urządzenia.
Bezpieczeństwo elektryczne gotowego zespołu zależy również od stanu i grubości podkładki, powierzchni montażowych, śruby, tulejki izolacyjnej, odstępów izolacyjnych oraz konstrukcji urządzenia.
Bezpieczeństwo elektryczne gotowego zespołu zależy również od stanu i grubości podkładki, powierzchni montażowych, śruby, tulejki izolacyjnej, odstępów izolacyjnych oraz konstrukcji urządzenia.
Pękniętej, wyszczerbionej lub mechanicznie uszkodzonej podkładki nie należy używać jako elementu izolacyjnego.
Odprowadzanie ciepła
| Przewodność cieplna | 29,3 W/m·K |
| Zalecany montaż | Z pastą termoprzewodzącą po obu stronach podkładki |
Pasta termoprzewodząca powinna tworzyć cienką i równomierną warstwę pomiędzy współpracującymi powierzchniami. Nadmierna ilość pasty nie zastępuje prawidłowego docisku ani właściwie dobranego radiatora.
Temperatura
Podana odporność termiczna materiału wynosi do 1600°C. Wartość ta nie oznacza dopuszczalnej temperatury pracy tranzystora, radiatora, pasty termoprzewodzącej, tulejki izolacyjnej ani całego urządzenia. Każdy element zespołu należy użytkować w zakresie przewidzianym dla niego.
Montaż śrubą M3
| Śruba | M3 |
| Tulejka izolacyjna | Stosować, jeżeli wymaga tego izolacja elektryczna zespołu |
| Docisk | Równomierny, bez punktowego przeciążania ceramiki |
Nie dokręcać śruby w sposób powodujący pękanie lub wyginanie podkładki. Podkładka powinna równomiernie przylegać do płaskich powierzchni elementu TO-220 i radiatora.
Kontrola po montażu
| ✓ | Sprawdzić podkładkę pod kątem pęknięć i wyszczerbień. |
| ✓ | Sprawdzić prawidłowe położenie podkładki pod elementem TO-220. |
| ✓ | Sprawdzić prawidłowe osadzenie tulejki izolacyjnej, jeżeli została zastosowana. |
| ✓ | Sprawdzić stabilne i równomierne zamocowanie elementu do radiatora. |
| ✓ | Przed podaniem zasilania sprawdzić wymaganą izolację elektryczną pomiędzy elementem mocy a radiatorem. |
Przechowywanie
Przechowywać w suchym i czystym miejscu. Chronić przed uderzeniami, upadkiem oraz naciskiem mogącym spowodować pęknięcie lub wyszczerbienie ceramicznej podkładki.
Ważne informacje
Podkładka z Al₂O₃ jest elementem montażowym przeznaczonym do jednoczesnego przewodzenia ciepła i zapewnienia izolacji elektrycznej pomiędzy elementem mocy a radiatorem.
Skuteczność izolacji i odprowadzania ciepła zależy od prawidłowego montażu całego zespołu.
Podanych parametrów materiału nie należy traktować jako parametrów granicznych kompletnego urządzenia lub całego układu chłodzenia.
Nie używać podkładki pękniętej, wyszczerbionej ani uszkodzonej mechanicznie, szczególnie w zastosowaniach wymagających izolacji elektrycznej.
