T1A bezpiecznik 1A 250V kwadratowy 392 zwłoczny PCB THT 8.5×8×4
1,72 zł
Brutto
Dostawa 1-2 dni z InPost
bezpiecznik 1A 250V kwadratowy 392
Bezpiecznik subminiaturowy serii 392, 250 V, charakterystyka zwłoczna T
Dane techniczne
| Charakterystyka | T – Time-Lag (zwłoczna) |
| Seria | 392 |
| Typ / format | TE5 |
| Prąd znamionowy | 1 A |
| Napięcie znamionowe | 250 V AC |
| Kod prądowy Littelfuse | 1100 |
| Konstrukcja | Zgodna z IEC 60127-3, Standard Sheet 4 |
| Nominalna rezystancja zimnego bezpiecznika | 0,0715 Ω |
| Maksymalny spadek napięcia przy 1 × In | 115 mV |
| Maksymalna moc strat przy 1,5 × In | 400 mW |
| Całka Joule’a I²t przy 10 × In | 8,0 A²s |
| Zdolność wyłączania wg EN/IEC/J/K | 35 A przy 250 V AC |
| Zdolność wyłączania wg UL | 130 A przy 250 V AC |
Czasy zadziałania
| 150% prądu znamionowego | Minimum 1 godzina |
| 210% prądu znamionowego | Maksymalnie 120 s |
| 275% prądu znamionowego | 0,4–10 s |
| 400% prądu znamionowego | 0,15–3 s |
| 1000% prądu znamionowego | 20–150 ms |
Konstrukcja i wymiary
| Materiał obudowy | Termoplastyczny poliamid PA 6.6 |
| Klasa palności materiału | UL 94 V-0 |
| Materiał wyprowadzeń | Miedź |
| Pokrycie wyprowadzeń | Cynowane |
| Wytrzymałość wyprowadzeń na wyrywanie | 10 N |
| Norma badania wyprowadzeń | IEC 60068-2-21 |
| Wymiary obudowy | 8,5 mm × maks. 8 mm × maks. 4 mm |
| Długość obudowy | 8,5 mm |
| Wysokość obudowy | Maks. 8 mm |
| Grubość obudowy | Maks. 4 mm |
| Średnica wyprowadzeń | Ø 0,6 mm |
| Standardowy rozstaw wyprowadzeń | 5,08 mm |
| Minimalny odstęp obudowy od PCB | 0,5 mm |
| Średnica otworów w PCB | 1,0 mm z tolerancją +0,1 mm |
| Długość długich wyprowadzeń | 18,8 ±0,3 mm |
| Dostępny wariant rozstawu wyprowadzeń | 7,5 ±0,3 mm |
| Wariant 7,5 mm – wymiar formowania wyprowadzeń | 4,0 ±1,0 mm |
| Wariant 7,5 mm – drugi wymiar formowania | 4,0 ±0,5 mm |
Warunki pracy i przechowywania
| Zakres temperatury pracy | –40°C do +125°C |
| Przy pracy w podwyższonej temperaturze | Należy uwzględnić korekcję obciążalności prądowej |
| Kategoria klimatyczna | –40°C do +85°C / 21 dni |
| Warunki magazynowania – temperatura | +10°C do +60°C |
| Wilgotność względna podczas magazynowania | Średnia roczna ≤75% |
| Maksymalna wilgotność względna przez 30 dni | 95% |
| Warunki wilgotności | Bez kondensacji |
Odporność na drgania
| Odporność na drgania | 24 cykle po 15 min |
| Odporność w zakresie 10–60 Hz | Amplituda 0,75 mm |
| Odporność w zakresie 60–2000 Hz | Przyspieszenie 10 g |
| Norma badania odporności na drgania | IEC 60068-2-6 |
Parametry lutowania
| Lutowanie falowe – minimalna temperatura podgrzewania | 100°C |
| Lutowanie falowe – maksymalna temperatura podgrzewania | 150°C |
| Czas podgrzewania | 60–180 s |
| Maksymalna temperatura kąpieli lutowniczej | 260°C |
| Czas kontaktu z falą lutowniczą | 2–5 s |
| Zalecana temperatura lutownicy ręcznej | 350°C ±5°C |
| Maksymalny czas nagrzewania przy lutowaniu ręcznym | 5 s |
| Proces IR / Convection Reflow | Niezalecany przez producenta |
Zgodność i wykonanie
| ✓ | EN/IEC/J/K 60127-1 |
| ✓ | EN/IEC/J/K 60127-3 |
| ✓ | GB/T 9364.1 |
| ✓ | GB/T 9364.3 |
| ✓ | UL/CSA/NMX 248-1 |
| ✓ | UL/CSA/NMX 248-14 |
| ✓ | Wykonanie bezhalogenowe: tak |
| ✓ | Wykonanie bezołowiowe: tak |
| ✓ | Zgodność z RoHS: tak |
| ✓ | Red Phosphorus Free: tak |
| ✓ | Niska rezystancja wewnętrzna: tak |
| ✓ | Odporność na drgania: tak |
| ✓ | Obudowa typu shock-safe: tak |
| ✓ | Możliwość bezpośredniego lutowania: tak |
| ✓ | Dostępne wersje plug-in: tak |
| ✓ | Konstrukcja ograniczająca wymagane miejsce na PCB: tak |

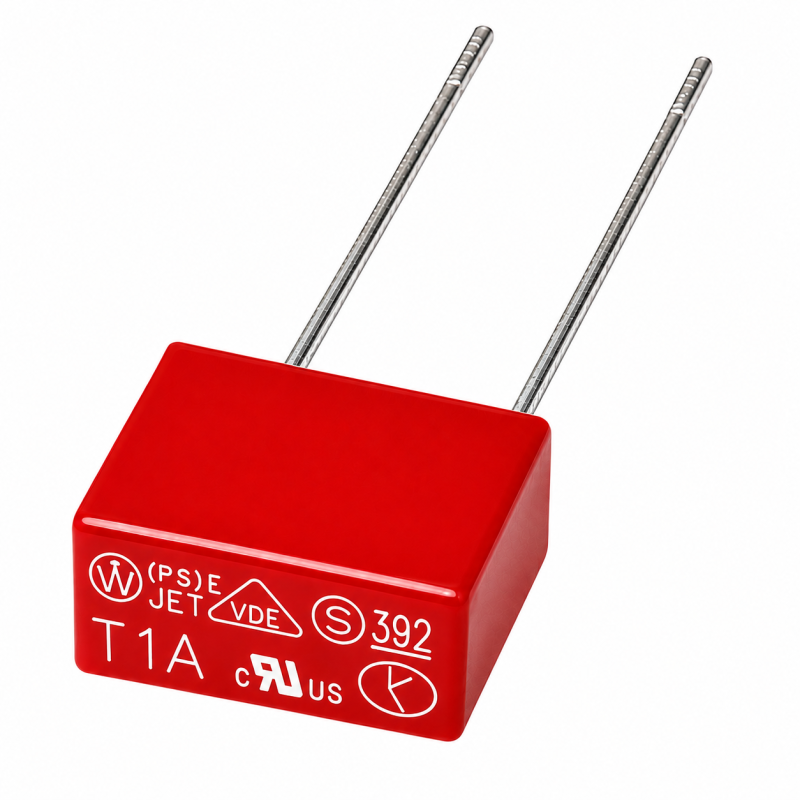

Zdjęcie przedstawia oferowany produkt. Czytelność zdjęcia została zwiększona za pomocą algorytmów AI.
W ofercie posiadamy również bezpieczniki z serii 392 o prądzie: T0.5A, T1A, T2A, T2.5A, T3.15A, T4A, T5A, T6.3A, T10A oraz innego typu bezpieczniki
K1444/B392(ID404286594)
96 Przedmioty
5905042152401
Informacje dotyczące bezpieczeństwa – GPSR
| Produkt | Bezpiecznik subminiaturowy |
| Seria | 392 |
| Charakterystyka | T – Time-Lag (zwłoczna) |
| Typ / format | TE5 |
| Prąd znamionowy | 1 A |
| Napięcie znamionowe | 250 V AC |
| Zakres temperatury pracy | –40°C do +125°C |
| Konstrukcja | Zgodna z IEC 60127-3, Standard Sheet 4 |
⚠ UWAGA
Bezpiecznik należy stosować wyłącznie zgodnie z jego przeznaczeniem i parametrami znamionowymi. Niewłaściwy dobór bezpiecznika może spowodować brak prawidłowego zabezpieczenia obwodu.
Bezpiecznik należy stosować wyłącznie zgodnie z jego przeznaczeniem i parametrami znamionowymi. Niewłaściwy dobór bezpiecznika może spowodować brak prawidłowego zabezpieczenia obwodu.
Zasady bezpiecznego użytkowania
| ✓ | Przed zastosowaniem upewnić się, że prąd znamionowy, napięcie znamionowe oraz charakterystyka bezpiecznika są odpowiednie dla zabezpieczanego obwodu. |
| ✓ | Montaż, wymianę i lutowanie bezpiecznika wykonywać przy całkowicie odłączonym zasilaniu. |
| ✓ | Nie używać bezpiecznika uszkodzonego mechanicznie, pękniętego lub zdeformowanego. |
| ✓ | Nie zwierać ani nie mostkować bezpiecznika przewodem lub innym elementem przewodzącym. |
| ✓ | Po zadziałaniu bezpiecznika przed jego wymianą należy ustalić przyczynę przeciążenia lub zwarcia. |
| ✓ | Wymieniać wyłącznie na bezpiecznik o odpowiednich parametrach i charakterystyce. |
| ✓ | Przy pracy w podwyższonej temperaturze należy uwzględnić korekcję obciążalności prądowej. |
Bezpieczeństwo podczas montażu i lutowania
| Montaż PCB | Standardowy rozstaw wyprowadzeń: 5,08 mm. Średnica otworów w PCB: 1,0 mm z tolerancją +0,1 mm. Minimalny odstęp obudowy od PCB: 0,5 mm. |
| Lutowanie falowe | Temperatura podgrzewania 100–150°C, czas podgrzewania 60–180 s, maksymalna temperatura kąpieli lutowniczej 260°C, czas kontaktu z falą lutowniczą 2–5 s. |
| Lutowanie ręczne | Zalecana temperatura lutownicy ręcznej: 350°C ±5°C. Maksymalny czas nagrzewania: 5 s. |
| IR / Convection Reflow | Proces niezalecany przez producenta. |
| Wyprowadzenia | Wyprowadzenia wykonane z miedzi i cynowane. Wytrzymałość wyprowadzeń na wyrywanie: 10 N. |
Przechowywanie
Przechowywać w temperaturze od +10°C do +60°C, w warunkach bez kondensacji. Średnia roczna wilgotność względna podczas magazynowania: ≤75%. Maksymalna wilgotność względna przez 30 dni: 95%.
Normy i zgodność
| ✓ | IEC 60127-3, Standard Sheet 4 |
| ✓ | EN/IEC/J/K 60127-1 |
| ✓ | EN/IEC/J/K 60127-3 |
| ✓ | GB/T 9364.1 |
| ✓ | GB/T 9364.3 |
| ✓ | UL/CSA/NMX 248-1 |
| ✓ | UL/CSA/NMX 248-14 |
| ✓ | Wykonanie bezhalogenowe |
| ✓ | Wykonanie bezołowiowe |
| ✓ | Zgodność z RoHS |
| ✓ | Red Phosphorus Free |
| ✓ | Obudowa typu shock-safe |
Ważne informacje
Produkt jest elementem zabezpieczającym przeznaczonym do montażu w obwodach elektrycznych i elektronicznych.
Bezpiecznik jest elementem jednorazowego działania. Po zadziałaniu należy wymienić go na nowy element o odpowiednich parametrach.
Stosować wyłącznie zgodnie z przeznaczeniem oraz parametrami znamionowymi.
