T10A bezpiecznik 10A 250V kwadratowy 392 zwłoczny PCB THT 8.5×8×4 kubkowy
1,72 zł
Brutto
Dostawa 1-2 dni z InPost
Bezpiecznik 10A 250V kwadratowy 392
Bezpiecznik subminiaturowy serii 392, charakterystyka zwłoczna T
Dane techniczne
| Charakterystyka | T – Time-Lag (zwłoczna) |
| Seria | 392 |
| Typ / format | TE5 |
| Prąd znamionowy | 10 A |
| Konstrukcja serii | Zgodna z IEC 60127-3, Standard Sheet 4 |
| Materiał obudowy | Termoplastyczny poliamid PA 6.6 |
| Klasa palności materiału | UL 94 V-0 |
| Materiał wyprowadzeń | Miedź |
| Pokrycie wyprowadzeń | Cynowane |
| Wytrzymałość wyprowadzeń na wyrywanie | 10 N |
| Wymiary obudowy | 8,5 mm × maks. 8 mm × maks. 4 mm |
| Średnica wyprowadzeń | Ø 0,6 mm |
| Standardowy rozstaw wyprowadzeń | 5,08 mm |
| Minimalny odstęp obudowy od PCB | 0,5 mm |
| Średnica otworów w PCB | 1,0 mm z tolerancją +0,1 mm |
| Długość długich wyprowadzeń | 18,8 ±0,3 mm |
| Zakres temperatury pracy serii | –40°C do +125°C |
Właściwości i zgodność
| ✓ | Odporność na drgania: tak |
| ✓ | Wykonanie bezhalogenowe: tak |
| ✓ | Wykonanie bezołowiowe: tak |
| ✓ | Zgodność z RoHS: tak |
| ✓ | Red Phosphorus Free: tak |
| ✓ | Obudowa typu shock-safe: tak |
| ✓ | Możliwość bezpośredniego lutowania: tak |

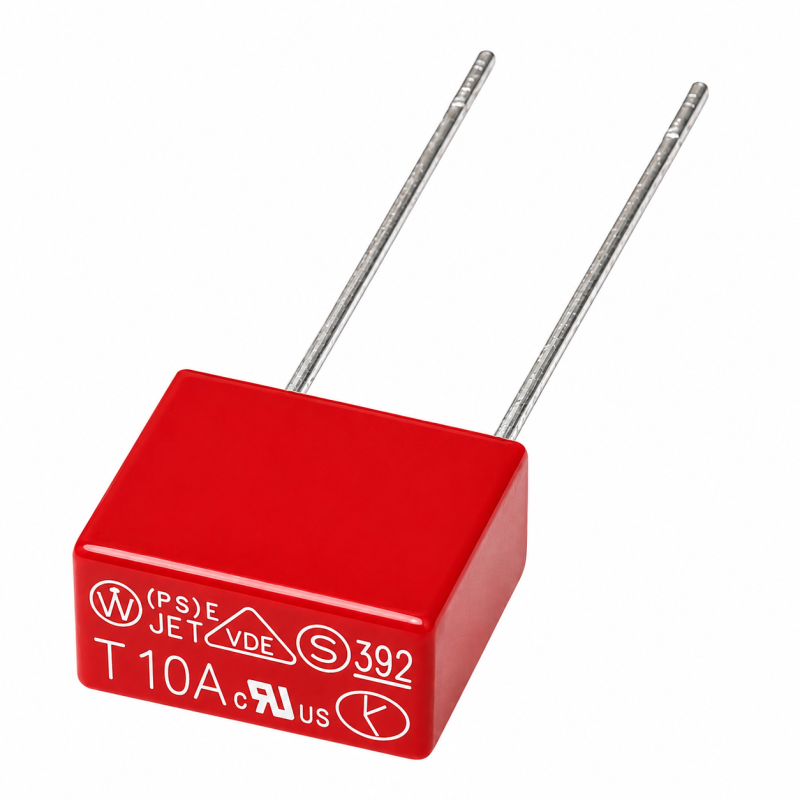

Zdjęcie przedstawia oferowany produkt. Czytelność zdjęcia została zwiększona za pomocą algorytmów AI
W ofercie posiadamy również bezpieczniki z serii 392 o prądzie : T0.5A, T1A, T2A, T3.15A, T4A, T5A, T6.3A, T10A oraz innego typu bezpieczniki
K1437/B392(ID404280259)
98 Przedmioty
5905042152319
Informacje dotyczące bezpieczeństwa – GPSR
| Produkt | Bezpiecznik subminiaturowy |
| Seria | 392 |
| Charakterystyka | T – Time-Lag (zwłoczna) |
| Typ / format | TE5 |
| Prąd znamionowy | 10 A |
| Zakres temperatury pracy serii | –40°C do +125°C |
| Konstrukcja serii | Zgodna z IEC 60127-3, Standard Sheet 4 |
⚠ UWAGA
Bezpiecznik należy stosować wyłącznie zgodnie z jego przeznaczeniem i parametrami znamionowymi. Niewłaściwy dobór bezpiecznika może spowodować brak prawidłowego zabezpieczenia obwodu.
Bezpiecznik należy stosować wyłącznie zgodnie z jego przeznaczeniem i parametrami znamionowymi. Niewłaściwy dobór bezpiecznika może spowodować brak prawidłowego zabezpieczenia obwodu.
Zasady bezpiecznego użytkowania
| ✓ | Przed zastosowaniem upewnić się, że prąd znamionowy oraz charakterystyka bezpiecznika są odpowiednie dla zabezpieczanego obwodu. |
| ✓ | Montaż, wymianę i lutowanie bezpiecznika wykonywać przy całkowicie odłączonym zasilaniu. |
| ✓ | Nie używać bezpiecznika uszkodzonego mechanicznie, pękniętego lub zdeformowanego. |
| ✓ | Nie zwierać ani nie mostkować bezpiecznika przewodem lub innym elementem przewodzącym. |
| ✓ | Po zadziałaniu bezpiecznika przed jego wymianą należy ustalić przyczynę przeciążenia lub zwarcia. |
| ✓ | Wymieniać wyłącznie na bezpiecznik o odpowiednich parametrach i charakterystyce. |
| ✓ | Nie przekraczać warunków pracy przewidzianych dla serii 392. |
Bezpieczeństwo podczas montażu
| Montaż | Bezpiecznik przeznaczony jest do montażu na płytce PCB. Standardowy rozstaw wyprowadzeń wynosi 5,08 mm. |
| Otwory PCB | Średnica otworów w PCB: 1,0 mm z tolerancją +0,1 mm. |
| Odstęp od PCB | Minimalny odstęp obudowy od PCB: 0,5 mm. |
| Wyprowadzenia | Wyprowadzenia wykonane z miedzi, cynowane. Nie zginać i nie obciążać mechanicznie w sposób mogący doprowadzić do ich uszkodzenia. |
Warunki użytkowania
Zakres temperatury pracy serii: –40°C do +125°C. Produkt należy chronić przed wilgocią, kondensacją, uszkodzeniami mechanicznymi oraz pracą poza parametrami przewidzianymi dla danego obwodu.
Właściwości
| ✓ | Odporność na drgania |
| ✓ | Wykonanie bezhalogenowe |
| ✓ | Wykonanie bezołowiowe |
| ✓ | Zgodność z RoHS |
| ✓ | Red Phosphorus Free |
| ✓ | Obudowa typu shock-safe |
| ✓ | Możliwość bezpośredniego lutowania |
Ważne informacje
Produkt jest elementem zabezpieczającym przeznaczonym do montażu w obwodach elektrycznych i elektronicznych.
Bezpiecznik jest elementem jednorazowego działania. Po zadziałaniu należy wymienić go na nowy element o odpowiednich parametrach.
Stosować wyłącznie zgodnie z przeznaczeniem oraz parametrami znamionowymi.
| Producent (Private Label) (UE) 2023/988 (GPSR) | |
|---|---|
| Nazwa: | Superelektronika sp. z o.o. |
| Adres: | ul. gen. K. Sosnkowskiego 26/83 05-300 Mińsk Mazowiecki, Polska |
| E-mail: | sklep@superelektronika.pl |
| Osoba odpowiedzialna (UE) 2023/988 (GPSR) | |
| Imię i nazwisko: | Superelektronika sp. z o.o. |
| Adres: | ul. gen. K. Sosnkowskiego 26/83 05-300 Mińsk Mazowiecki, Polska |
| E-mail: | sklep@superelektronika.pl |
