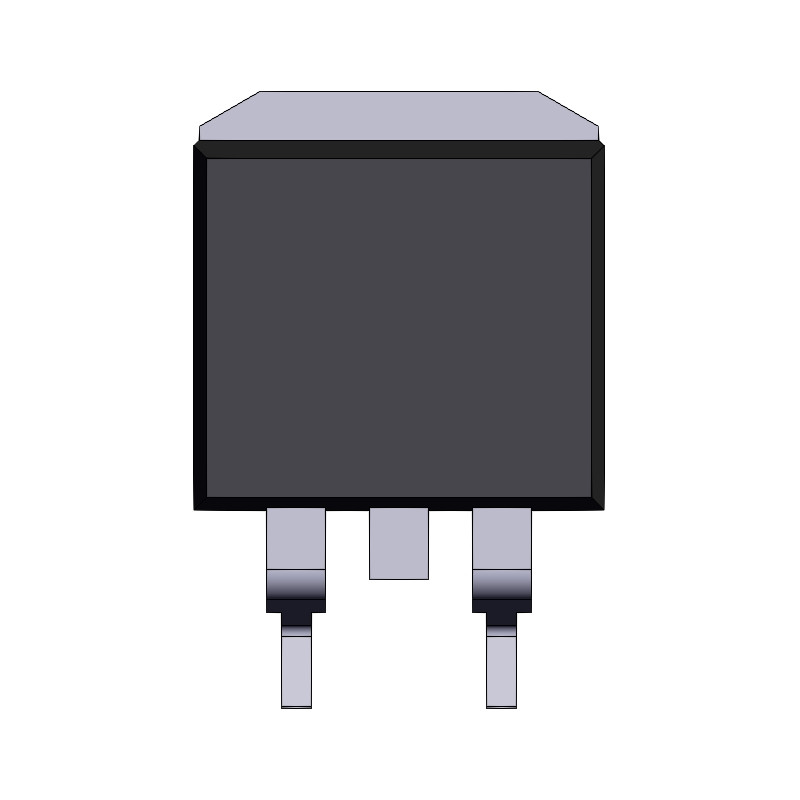

J302 2SJ302 2SJ302-Z tranzystor ECU P-MOSFET 60V 16A 75W TO263 SMD

Name: J302 2SJ302 2SJ302-Z tranzystor ECU P-MOSFET 60V 16A 75W TO263 SMD
Brand: SUPERELEKTRONIKA sp. z o. o.
SKU: K1373/J3(ID398262500)
Price: 4.5 EUR
Availability: InStock

€4.50

VAT included delivery in Poland 1-2 dni InPost

Volume discounts

Quantity	Unit price	You Save
20	€4.46	€0.90
40	€4.41	€3.60
60	€4.37	€8.11
100	€4.28	€22.52

Quantity

Available in Polish warehouse

Place an order within 23h 20m 40s And we will send your order today

Ask about product

J302 MOSFET typu P

Model: 2SJ302-Z
Oznaczenie: J302
Typ tranzystora: P-Channel MOSFET
Obudowa: TO-263 (D²PAK)
Napięcie dren-źródło (VDS): -60 V
Prąd drenu (ID): -16 A
Moc strat (PD): 75 W
Niska rezystancja kanału RDS(on): typ. 75 mΩ, maks. 100 mΩ (VGS = -10 V)
Szybkie przełączanie
Przystosowany do pracy w układach dużej mocy

Parametry graniczne:

VDSS: -60 V
ID (ciągły): -16 A
IDM (impulsowy): -64 A
VGSS: ±20 V
PD: 75 W
Temperatura pracy złącza: od -55°C do +150°C

Parametry elektryczne:

RDS(on): typ. 75 mΩ, maks. 100 mΩ (VGS = -10 V)
VGS(th): od -1 V do -2 V
Ładunek bramki Qg: typ. 42 nC
Pojemność wejściowa Ciss: typ. 1200 pF
Pojemność wyjściowa Coss: typ. 670 pF
Pojemność zwrotna Crss: typ. 290 pF

Zastosowania:

zasilacze impulsowe (SMPS),
przetwornice DC/DC,
sterowniki silników DC,
układy automotive 12 V i 24 V, (Hilux l200)
sterowanie elektrozaworami,
układy przełączania zasilania,
automatyka przemysłowa.

Odpowiedniki: NTB25P06, NVB25P06, NTB25P06G, FQB27P06, FQB27P06TM, FQB47P06, FQB47P06TMAM002, CMB60P06, CMB50P06, AP9579GS-HF, AP9571GS-HF, AP9581GS, AP9581GS-HF, AP50P06T, AP80P06T, AOB409L, 2SJ280L, 2SJ280S, 2SJ605-Z, 2SJ605-ZJ, 2SJ606-Z, 2SJ606-ZJ, 2SJ607-Z, 2SJ607-ZJ

Zdjęcie rzeczywiste, którego czytelność została zwiększona za pomocą algorytmów AI
Pomiar realny

Reference K1373/J3(ID398262500)

In stock 15 Items

EAN 5905042151831
