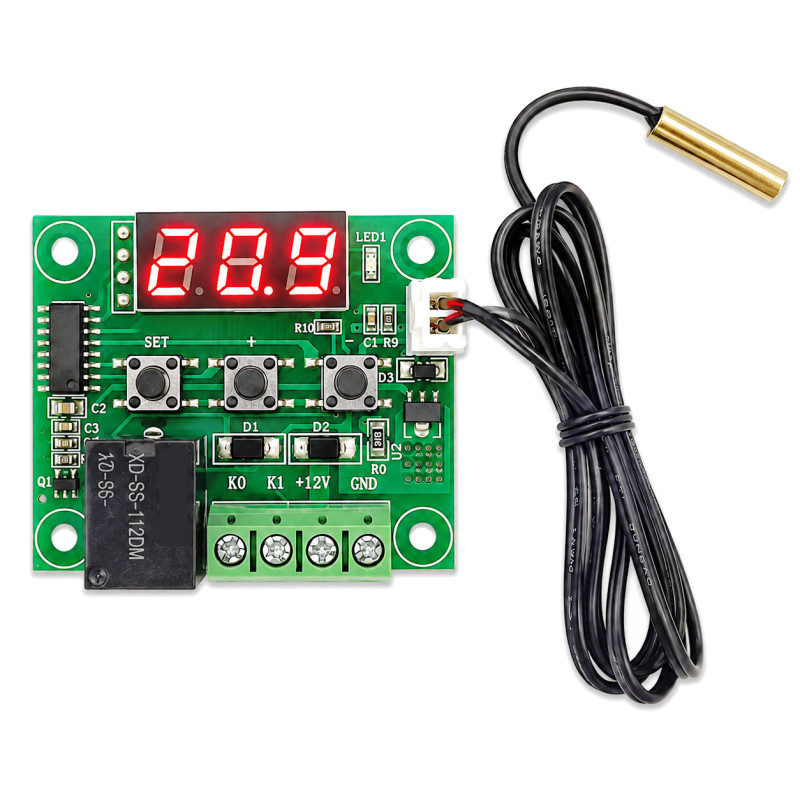

Termostat cyfrowy W1209 12V czerwony wyświetlacz + sonda przekaźnik 1750W

• Napięcie zasilania: 12V.
• Regulacja temperatury: od -50℃ do 110℃.
• Rozdzielczość wskazań: od -9.9℃ do 99.9℃ - 0.1℃, pozostały zakres - 1℃.
• Obciążenie wyjścia: max 1750W, 20A/14VDC, 7A/250VAC.
• Kolor wyświetlacza czerwony.
• Wodoszczelna sonda (4mm): NTC10k Ohm pomiarowa, długość ok.  50cm.
• Układ sterujący "no name" nie ma to żadnego wpływu na działanie modułu.
• Wymiary: 41x49x18mm.
• Waga z sondą 19.2g.

Opis funkcji:

• P0 - Wybór trybu: C - Chłodzenie / H - Grzanie
• P1 - Zakres histerezy: Zakres: 0.1 - 15°C
• P2 - Górna granica detekcji temperatury: Zakres -25°C do 110°C (Nie służy do ustawienia temperatury włączenia przekaźnika)
• P3 - Dolna granica detekcji temperatury: Zakres -30°C do 105°C (Nie służy do ustawienia temperatury wyłączenia przekaźnika)
• P4 - Kalibracja termometru: Zakres: -7°C do 7°C (Przydatna podczas błędów wskazań oraz znacznego przedłużania przewodu sondy)
• P5 - Czas opóźnienia załączenia przekaźnika: Zakres: 0min do 10min
• P6 - Alarm zbyt wysokiej temperatury: Zakres: 0 - 110°C

Reset ustawień fabrycznych  :  Jednoczesne przytrzymanie przycisków + i - w momencie włączenia napięcia zasilania modułu.

Instrukcja obsługi:

• Termostat może działać w trybie Grzania (H) lub Chłodzenia (C).
• Podłączenie zasilania 12V DC spowoduje załączenie modułu; czerwony wyświetlacz wskazuje aktualną temperaturę sondy.
• Przy pierwszym uruchomieniu termostat jest zaprogramowany na ustawienia fabryczne: Załączenie przekaźnika powyżej 30℃, wyłączenie przekaźnika poniżej 28℃.
• Moduł zapamiętuje ustawienia po zaniku zasilania.
• Dioda obok ekranu sygnalizuje załączenie przekaźnika.

Programowanie:

• Naciśnij krótko przycisk funkcyjny SET - ekran z zadaną temperaturą zacznie mrugać.
• Przyciskami + i - ustaw temperaturę zmiany stanu przekaźnika.
• Po ustawieniu temperatury odczekaj około 10 sekund, aż ekran przestanie mrugać - temperatura została ustawiona i zapamiętana.
• Przytrzymaj przycisk SET przez 4-5 sekund, aby wejść w tryb programowania funkcji P0...P6.
• Przyciskami + i - wybierz funkcję (P0...P6), wciśnij krótko przycisk SET -> zmień parametr funkcji -> zatwierdź zmiany krótkim wciśnięciem przycisku SET.
• Zmień kolejną funkcję postępując jak w poprzednim punkcie.
• Gdy parametry funkcji zostały zmienione, przytrzymaj przycisk SET przez 4 sekundy (lub nie wykonuj żadnej czynności przez 10 sekund), aby zapisać ustawienia.

Przykłady zastosowań:

Tryb Grzania:

• Ustaw temperaturę załączenia grzejnika na 23℃.
• Ustaw histerezę na 5°C.
• Zapisz ustawienia.

Tryb Chłodzenia:

• Ustaw temperaturę załączenia lodówki na 1℃.
• Ustaw histerezę na 5°C.
• Zapisz ustawienia.

Pompa CO:

• Ustaw temperaturę załączenia pompy na 40℃.
• Ustaw histerezę na 10°C.
• Zapisz ustawienia.

Alarm:

• Ustaw temperaturę alarmu na 80℃.
• Ustaw histerezę na 10°C.
• Zapisz ustawienia.
