VIPER16L VIPER16LD przetwornica AC/DC PWM 800V SOP16

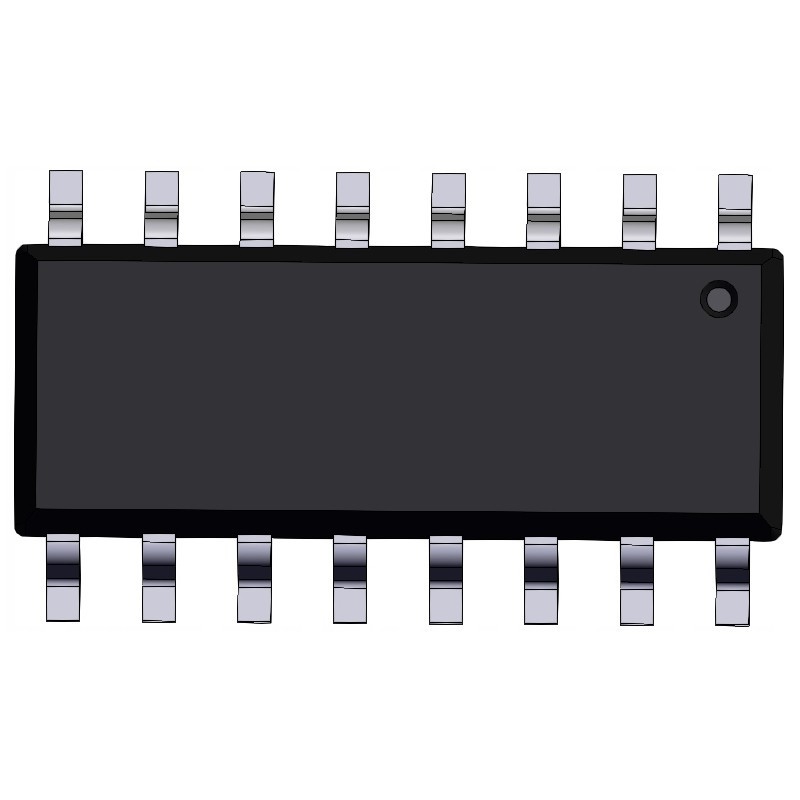

Układ scalony VIPER16L przetwornica AC/DC z zintegrowanym kontrolerem PWM oraz tranzystor MOSFET o wysokiej odporności na przepięcia (napięcie drenu do 800 V). Przeznaczony jest do zastosowań w małych zasilaczach, przetwornicach mocy, napędach LED i urządzeniach wymagających niskiego zużycia energii.

• Model : VIPER16LD
• Oznaczenie VIPER16L

• Obudowa SOP16
• Montaż powierzchniowy SMD


Parametry elektryczne:

• Maksymalne napięcie drenu (VDRAIN): 800 V.
• Maksymalna energia powtarzalnej lawiny (EAV): 2 mJ.
• Maksymalny prąd lawinowy (IAR): 1 A.
• Maksymalny prąd drenu impulsowy (IDRAIN): 2.5 A (ograniczone do temperatury złącza TJ = 150°C).
• Napięcie startowe drenu (VDRAIN_START): 40 - 60 V.
• Prąd startowy ładowania (IDDch1): od -0.6 mA do -1.8 mA (dla VDRAIN = 100 - 640 V).
• Zakres napięcia pracy VDD: 11.5 - 23.5 V.
• Częstotliwość przełączania (FOSC):
• VIPER16L: 60 kHz (±4 kHz przy modulacji częstotliwości).
• Maksymalny cykl pracy (DMAX): 70-80%.
• Prąd w trybie burst mode (IDlim_bm): 85 mA.
• Czas miękkiego startu (tSS): 8.5 ms.

Parametry termiczne:

• Maksymalna temperatura pracy złącza (TJ): -40°C do +150°C.
• Maksymalna temperatura przechowywania (TSTG): -55°C do +150°C.
• Odporność termiczna złącze-do-pinu (RthJP): 35°C/W.
• Odporność termiczna złącze-do-otoczenia (RthJA): 80°C/W (dla obudowy SO16N, z odpowiednim obszarem miedzi pod pinami drenowymi).

Funkcje ochronne:

• Ochrona przed przeciążeniem i zwarciem: Automatyczne restartowanie układu po przeciążeniu lub zwarciu.
• Ochrona przed otwarciem pętli sprzężenia zwrotnego: Wbudowane zabezpieczenie zapobiegające pracy w przypadku awarii obwodu sprzężenia zwrotnego.
