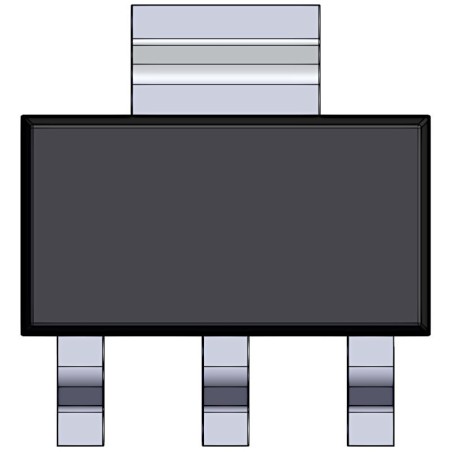

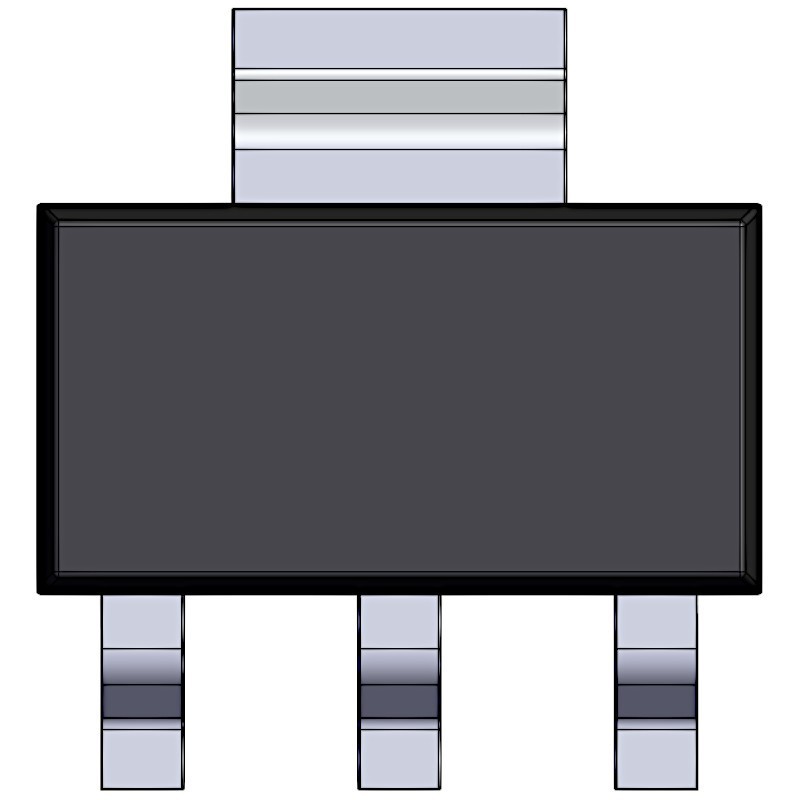

Z0107MN Z7M triak 600V 5mA SOT223

Triak Z0107MN

• Oznaczenie : Z7M
• Obudowa : SOT223
• Montaż : powierzchniowy SMD

VDRM (powtarzalne szczytowe napięcie w stanie wyłączenia, 25 °C ≤ T j ≤ 125 °C):

• Dla Z0103/07/09MA; Z0103/07/09MN: 600 V
• Dla Z0103/07/09NA; Z0103/07/09NN: 800 V

VRRM (powtarzalne szczytowe napięcie wsteczne, 25 °C ≤ T j ≤ 125 °C):

• Dla Z0103/07/09MA; Z0103/07/09MN: 600 V
• Dla Z0103/07/09NA; Z0103/07/09NN: 800 V

ITSM (niepowtarzalny szczytowy prąd w stanie przewodzenia, pełna fala sinusoidalna, Tj = 25 °C przed impulsem):

• t = 20 ms: 8 A
• t = 16.7 ms: 8.5 A

IT(RMS) (wartość skuteczna prądu w stanie przewodzenia, wszystkie kąty przewodzenia):

• Obudowa SOT223, Tsp = 90 °C: 1 A
• Obudowa SOT54B (TO-92), Tlead = 50 °C: 1 A
• I²t (I²t dla bezpieczników, t = 10 ms): 0.35 A²s
• dIT/dt (szybkość narastania prądu w stanie przewodzenia, ITM = 1.0 A; IG = 2 x IGT; dIG/dt = 100 mA/μs): 20 A/μs
• IGM (szczytowy prąd bramki, tp = 20 μs): 1.0 A
• PGM (szczytowa moc bramki): 2.0 W
• PG(AV) (średnia moc bramki w okresie 20 ms): 0.1 W
• Tstg (temperatura przechowywania): −40°C do +150°C
• Tj (temperatura złącza): −40°C do +125°C
