Odtwarzacz odbiornik bluetooth audio USB C BT 5.0 adapter aux do auta
16,83 zł
S DPH
Dostawa 1-2 dni z InPost
Bluetooth stereo audio modul s výstupem AUX – verze USB-C
Velmi dobrá kvalita zvuku a velmi nízká spotřeba proudu. Modul umožňuje bezdrátový přenos zvuku z telefonu, tabletu, notebooku nebo jiného Bluetooth zařízení do zesilovače, sluchátek nebo jiného audio zařízení.
VERZE BEZ ČÍNSKÝCH HLASOVÝCH HLÁŠENÍ.
Modul signalizuje připojení krátkým zvukovým signálem „BIP“.
Modul signalizuje připojení krátkým zvukovým signálem „BIP“.
VERZE S VYŠŠÍ ÚROVNÍ VÝSTUPNÍHO SIGNÁLU – až 100 mV.
Na trhu jsou dostupné také verze tohoto typu modulu s výrazně nižší úrovní výstupu.
Na trhu jsou dostupné také verze tohoto typu modulu s výrazně nižší úrovní výstupu.
Technické parametry
| Model | XY-BT-MINI |
| Bluetooth | 5.0 |
| Napájení | 3,7–5 V |

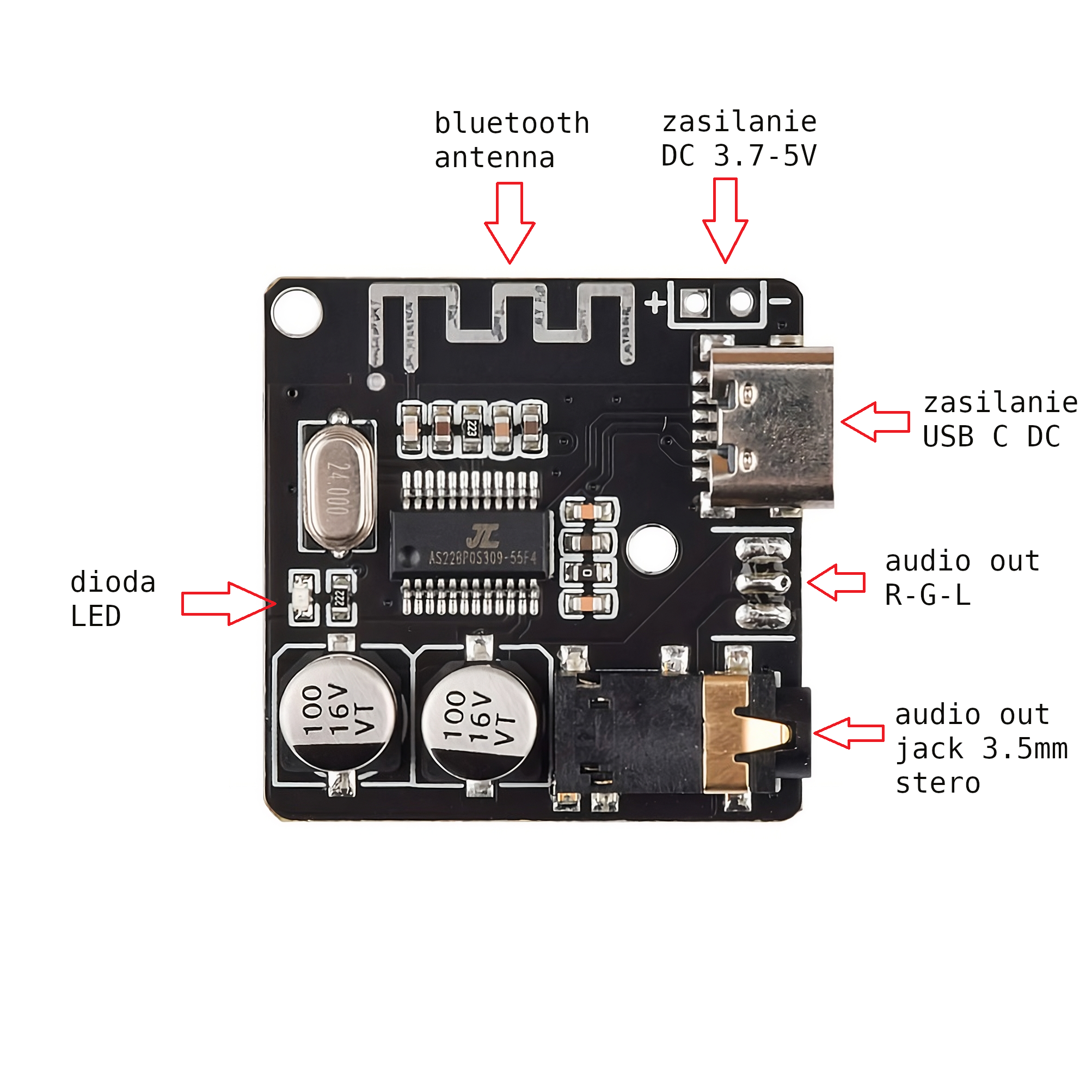

| Napájecí konektor | USB-C nebo přímé připájení k desce PCB |
| Audio výstup | Jack 3,5 mm nebo přímé připájení RGL k desce PCB |
| Maximální úroveň výstupního signálu | 100 mV |
| SNR | 90 dB |
| THD+N | -70 dB |
| Přeslech | -86 dB |
| DNR | 91 dB |
| Podporované profily | A2DP / AVCTP / AVDTP / AVRCP |
| Hands-free | Není podporováno |
| Dosah | > 15 m |
| Anténa | Vestavěná |
| Rozměry | 30 × 30 × 7 mm |
| Hmotnost | 5 g |
Princip fungování
| 1 | Připojte modul ke vstupu AUX zesilovače nebo ke sluchátkům pomocí konektoru Jack 3,5 mm. |
| 2 | Připojte napájení 3,7–5 V nebo nabíječku USB-C. |
| 3 | Na zdrojovém zařízení, například telefonu, tabletu nebo notebooku, vyhledejte Bluetooth zařízení XY-BT, XFW-BT nebo VHM-314 a proveďte spárování. |
LED signalizace
| ● | LED bliká – modul je připraven ke spárování. |
| ● | LED svítí trvale – modul je spárován. |
Odběr proudu
| Režim vyhledávání – nespárováno | 32 mA |
| Připojeno – spárováno | 15 mA |
| Spárováno + sluchátka + maximální hlasitost | 28 mA |
V naší nabídce jsou k dispozici také kabely JACK–JACK a JACK–RCA kompatibilní s tímto modulem.
K1385/BTC(ID378263916)
34 ks
5905042151350
Bezpečnostní informace – GPSR
| Produkt | Bluetooth stereo audio přijímací modul |
| Model | XY-BT-MINI |
| Verze | Bluetooth 5.0 / USB-C / výstup AUX 3,5 mm |
| Napájecí napětí | 3,7–5 V DC |
| Použití | Modul určený pro bezdrátový příjem zvuku přes Bluetooth a předávání audio signálu do zesilovače, sluchátek nebo jiného zařízení vybaveného vstupem AUX. |
⚠ UPOZORNĚNÍ
Elektronický modul určený pro napájení stejnosměrným napětím 3,7–5 V. Nesprávné napětí, obrácená polarita, zkrat nebo nesprávná instalace mohou způsobit poškození modulu, přehřátí nebo poškození připojeného zařízení.
Elektronický modul určený pro napájení stejnosměrným napětím 3,7–5 V. Nesprávné napětí, obrácená polarita, zkrat nebo nesprávná instalace mohou způsobit poškození modulu, přehřátí nebo poškození připojeného zařízení.
Pravidla bezpečného používání
| ✓ | Používejte pouze stejnosměrné napájecí napětí v rozsahu 3,7–5 V. |
| ✓ | Před připojením napájení zkontrolujte správnou polaritu a zapojení vodičů. |
| ✓ | Zabraňte zkratování pájecích bodů, kontaktů nebo vodivých částí na desce PCB. |
| ✓ | Montáž a pájení provádějte pouze při zcela odpojeném napájení. |
| ✓ | Nepoužívejte modul ve vlhkém nebo mokrém prostředí ani na místech, kde může přijít do styku s kapalinami. |
| ✓ | Nepoužívejte výrobek, pokud jsou deska PCB, konektor USB-C, kabely nebo jiné součásti viditelně poškozené. |
| ✓ | Zajistěte dostatečné větrání a nemontujte modul přímo vedle zdrojů vysoké teploty. |
| ✓ | Při montáži a manipulaci s elektronickou deskou zabraňte elektrostatickým výbojům. |
Bezpečnost při montáži
| Pájení | Při pájení dbejte zvýšené opatrnosti kvůli vysoké teplotě hrotu páječky. Nepřehřívejte pájecí body ani elektronické součástky. |
| Napájení | Před prvním spuštěním zkontrolujte všechna zapojení. Nepřipojujte napájecí napětí vyšší než 5 V. |
| Montáž | Modul namontujte tak, aby nemohlo dojít k náhodnému zkratu mezi deskou PCB a kovovými částmi krytu. |
| Audio | Před připojením sluchátek nebo zesilovače doporučujeme snížit hlasitost zdrojového zařízení, aby nedošlo k náhlému vysokému akustickému výkonu. |
Postup při nesprávné funkci
| ✓ | Pokud se modul nadměrně zahřívá, okamžitě odpojte napájení. |
| ✓ | Pokud se objeví kouř, neobvyklý zápach nebo viditelné poškození součástek, přestaňte výrobek používat. |
| ✓ | Před opětovným spuštěním zkontrolujte napájecí napětí, polaritu a správnost všech spojení. |
Skladování
Skladujte na suchém místě, mimo dosah vlhkosti, kapalin, silných zdrojů tepla a přímého slunečního záření. Chraňte desku PCB před mechanickým poškozením a elektrostatickými výboji.
Likvidace odpadu
Použitý nebo poškozený modul nevyhazujte do netříděného komunálního odpadu. Výrobek odevzdejte na příslušném sběrném místě pro odpadní elektrická a elektronická zařízení v souladu s místními předpisy.
Důležité informace
Výrobek je elektronický modul určený pro technické, hobby a servisní použití.
Výrobek je dodáván jako elektronická deska bez krytu. Uživatel odpovídá za správné zapojení, montáž a zajištění odpovídající ochrany modulu v koncovém zařízení.
Používejte pouze v souladu s určením a v rámci uvedených elektrických parametrů.
