2x Adapter dwustronny PCB TQFP FQFP LQFP 32 44 64 80 100 0.5mm 0.8mm na DIP
1,14 €
cu TVA
Dostawa 1-2 dni z InPost
Dwie dwustronne płytki PCB.
- Materiał: FR4, dwustronna płytka drukowana PCB.
- Wymiary 46 × 38 mm
- Grubość: laminatu 1.5mm
- Metalizacja otworów
- Otwory montażowe: w rogach Ø 1.5 mm do mocowania.
- Waga 5.2g
- Ilość dwie dwustronne płytki
Strona 1 (TQFP(32–64Pin), 0.8 mm) :
- Obsługiwane obudowy: TQFP-32, TQFP-44, TQFP-64.
- Raster wyprowadzeń układu: 0,8 mm.
- Pola lutownicze w środku mają kształt tzw. "gull wing" (typowy dla TQFP).
- Każde pole jest połączone ze ścieżką prowadzącą do odpowiedniego otworu zewnętrznego w rastrze 2,54 mm.
- Otwory ponumerowane są 1–64, zgodnie z numeracją pinów w obudowie.
- Na PCB nadrukowana jest wyraźna numeracja pinów i znacznik narożnika pinu 1
Strona 2 (TQFP(32–100Pin), 0.5 mm)
- Obsługiwane obudowy: TQFP-32, TQFP-44, TQFP-64, TQFP-100.
- Raster wyprowadzeń układu: 0,5 mm – gęstsze pady i cieńsze ścieżki.
- Wyprowadzenia prowadzone do zewnętrznego rastra 2,54 mm (100 otworów).
- Numeracja pinów 1–100 nadrukowana dookoła PCB.
- Również obecny jest znacznik pinu 1 (trójkąt lub kropka na silkscreenie).

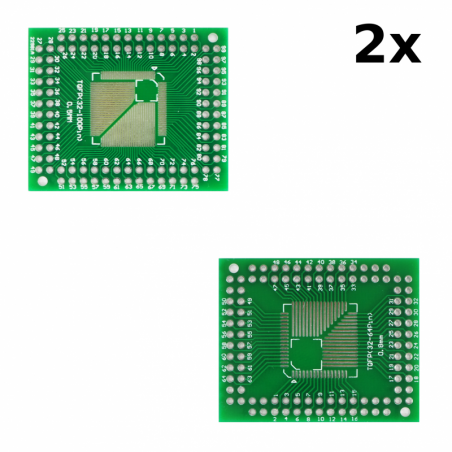

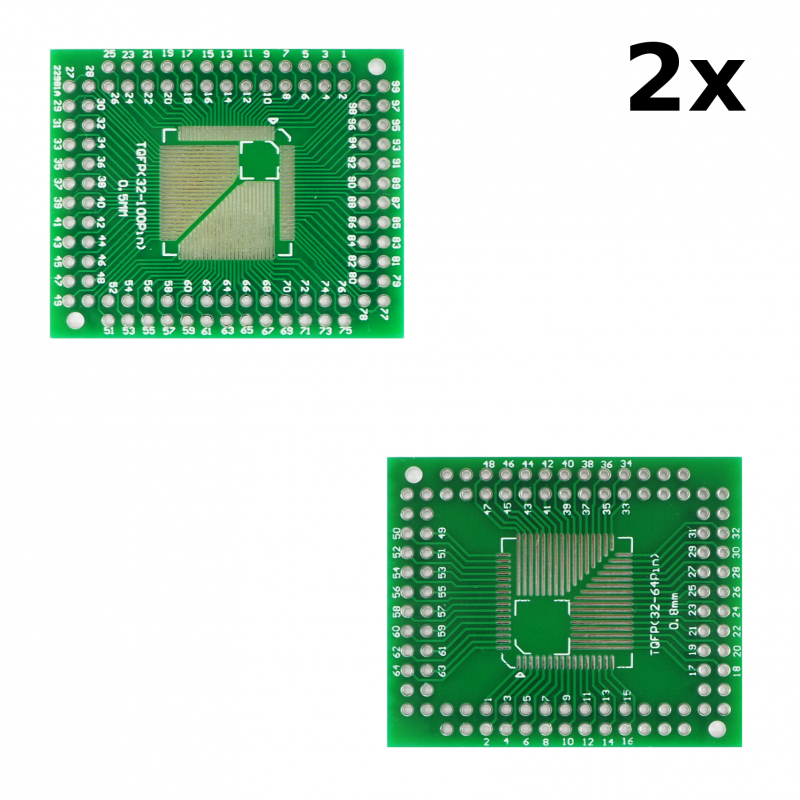

Zdjęcie realne
Kupujesz dwie dwustronne płytki PCB
W ofercie posiadamy również inne adaptery tego typu, złącza goldpin, przewody dupont.
