CJ3401 R1 tranzystor MOSFET 30V 4.2A SOT23

Tranzystor CJ3401 (R1)

• Model: CJ3401
• Oznaczenie: R1
• Obudowa SOT23

Charakterystyka w stanie wyłączenia:

• BVDSS (napięcie przebicia dren-źródło): –30 V przy VGS = 0 V
• IDSS (prąd upływu dren-źródło): max –1 µA przy VDS = –24 V, VGS = 0 V
• IGSSF/IGSSR (prąd upływu bramki): max ±100 nA

Charakterystyka w stanie włączenia:

Napięcie progowe VGS(th): od –0,7 V do –1,3 V RDS(ON):

• 50–55 mΩ przy VGS = –10 V, ID = –4,2 A
• 60–70 mΩ przy VGS = –4,5 V, ID = –4,0 A
• 80–120 mΩ przy VGS = –2,5 V, ID = –1,0 A

Dioda dren-źródło:

• VSD (spadek napięcia): –1,0 V przy IS = –1,0 A

Zamienniki: 3401, 3401A, AM2303E3, AM2347P, AM3401, AO3401, AO3401MI-MS, AP3401, AS3621, BLM3401, BLM3401A, RCS3401MCB1H, CJ3401R1, CJ3401AR1A, CJ3401-HFR1, CJK3401AR1A, CJK3401AHR1H, CPH3341YQ, ELM13401CA, EV3401, G7P03L, GP3401R1, HM2341, HM2341B, HM3401, HM3401B, HM3421, HM3421B, HSS3401A, JMTJ3401A, JMTL3401A, JSM3401LA19TF, KI2321DSD1SUB, MEM2303M3, MS23N26, MS23N36, MTP3001N3, NCE3401, NCE3401A, NCE3401AY, NCE3401BY, NCE3401E, PJM3401PSCP1, PM3401, PPMT30V4, PS04P30SA, SE3401, SI2345DSA18E, SI3401AR1A, SM2321PSAB21, SM3401, SMG3401, SR3401R1, SSF3341, SSM3J326TKFF, SSM3J332RKFJ, STP2305, STP3401A, TF3401A19TF, UT3401, UT3401G-AE3-R34AG, UT3401Z, UT3401ZG-AE3-R3DAG, UT3401ZL-AE3-R3DAL, UT6401, WM03P42M3401, WM03P42M23401, WST3401, WST3401A.

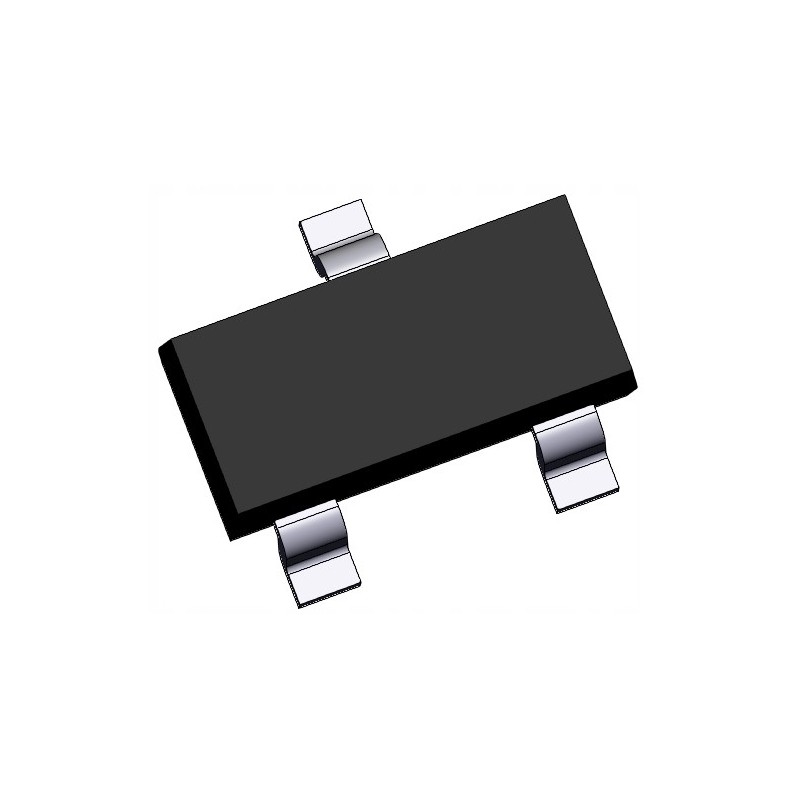

Zdjęcie realne
