- Stoc epuizat
Tampon de bus cvadruplu SN74AHCT125N cu ieșiri cu trei stări
0,87 €
cu TVA
Cipul SN54AHCT125/SN74AHCT125 este un buffer de bus cvadruplu cu ieșiri cu trei stări.
Caracteristici principale:
Aplicații tipice:
- Identificarea producătorului SN74AHCT125N
- Ansamblu THT
- Carcasă DIP-14
- Greutate 1g.
Caracteristici principale:
- Tampoane cu drivere de linie independente: Circuitul conține patru tampoane care pot funcționa independent.
- Ieșiri tri-state: Fiecare ieșire poate fi într-o stare de impedanță ridicată (tri-state), permițând mai multor dispozitive să partajeze magistrala.
- Intrări TTL: Compatibilitatea cu nivelurile de tensiune TTL asigură o integrare ușoară cu alte circuite digitale.
- Consum redus de energie: Tehnologia CMOS face ca cipul să fie eficient din punct de vedere energetic.
- Protecție ESD: Cipul are protecție împotriva descărcărilor electrostatice pentru o durabilitate sporită.
- Intrare de activare a ieșirii (OE): Controlează activarea ieșirii. Când OE este în stare ridicată, ieșirea corespunzătoare este în stare de impedanță ridicată. Când OE este în stare joasă, datele de la intrarea A sunt transmise la ieșirea Y.
- Ieșirea Y: Transmite semnalul de la intrarea A dacă ieșirea este activă (OE = L).
Aplicații tipice:
- Funcționarea autobuzelor de date în care mai multe dispozitive trebuie să împartă linii de semnal.
- Transmiterea semnalelor digitale în aplicații de mare viteză.
- Separarea logică a diferitelor zone ale circuitului pentru a reduce interferențele.
Pentru a asigura fiabilitatea, producătorul recomandă conectarea unei rezistențe pull-up la intrarea OE, astfel încât ieșirea să rămână într-o stare de impedanță ridicată atunci când cipul este pornit sau oprit.

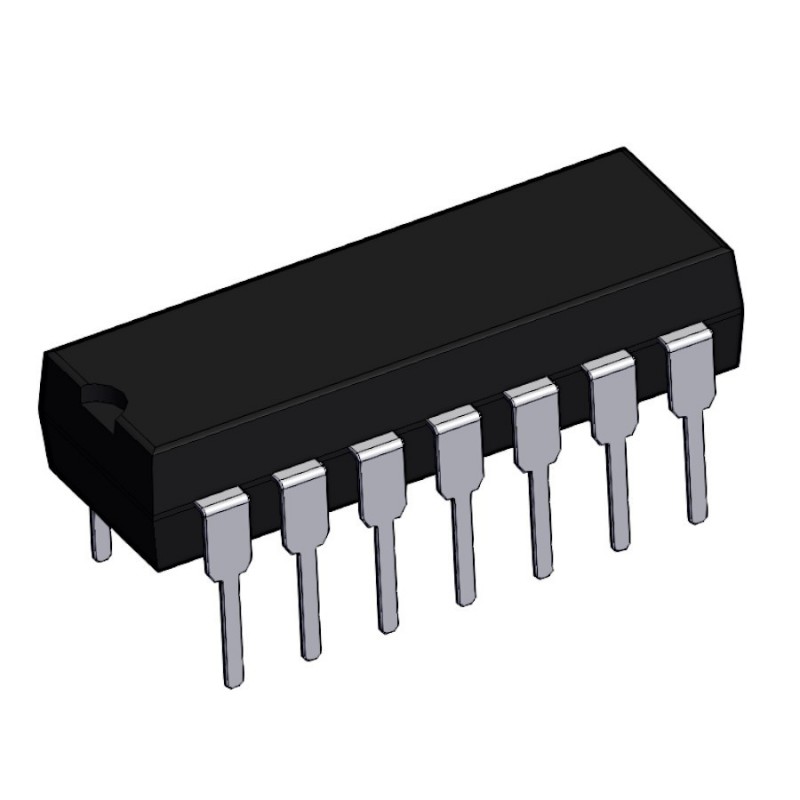

Fotografie realistă
Oferim socluri DIP14 pentru aceste circuite
