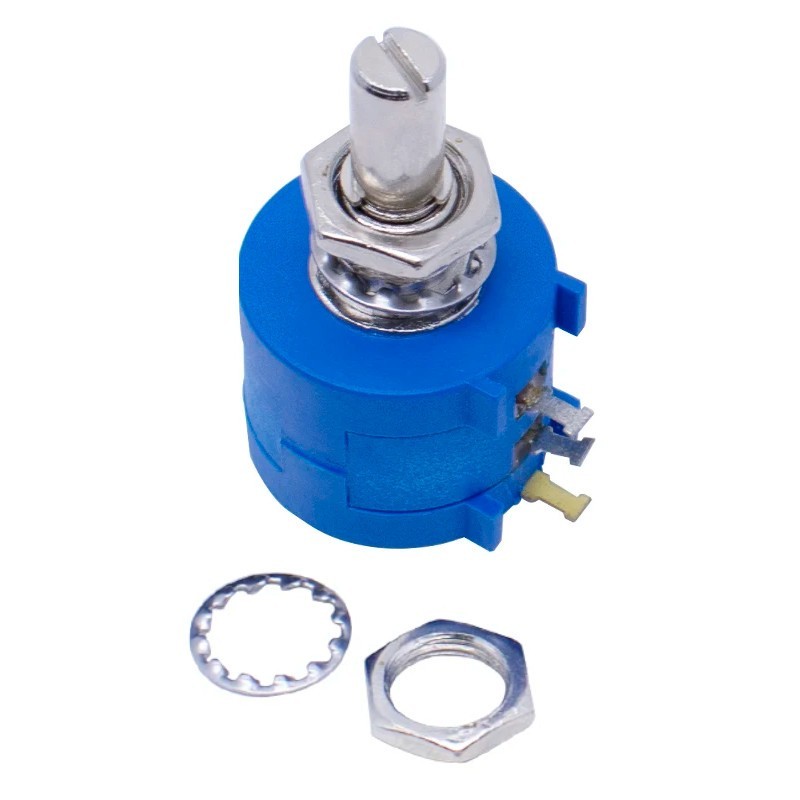

Potențiometru de precizie multitură 3590S 10K 2W W103 cu șurub BOURNS

Potențiometru 3590S

• BOURNS®fabricație
• Model 3590S W103
• Domeniul de rezistență 10KOhm (1Ohm 0,1% - 10000Ohm)
• Putere 2 wați

• Număr de pini 3
• Număr de spire 10 (3600° +10°, -0°)
• Rezistență dielectrică la tensiune (MIL-STD-202, metoda 301) 1.500 VAC
• Rotații pe minut (funcționare) 200 max.
• Intervalul de temperatură de funcționare -40 °C până la +125 °C
• Rezistență la vibrații 15g
• Rezistență la șocuri 50g
• Durata de viață sub sarcină 2W 1000H
• Variația totală a rezistenței ±2 % max.
• Durata de viață în rotație (fără sarcină) 1.000.000 de rotații ale arborelui
• Rezistența la umezeală (MIL-STD-202, metoda 103, condiția B)

• Clasa de protecție IP
  Versiuni etanșate (-3, -4, -7 și -8) IP 65
  Versiuni neetanșate (-1, -2, -5 și -6) IP 40
• Cuplu inițial și de funcționare 0,85 N-cm (1,2 oz.-in.) maxim (neetanșat) 1,41 N-cm (2,0 oz.-in.) maxim (etanșat)
• Montare 55-80 N-cm (5-7 lb.-in.) (plastic) 90-113 N-cm (8-10 in.-lb.) (metal)
• Deviație arbore 0,13 mm (0,005 in.) T.I.R.

• Deviație laterală 0,20 mm (0,008 in.) T.I.R.

• Joc axial al arborelui 0,25 mm (0,010 in.) T.I.R.

• Joc radial al arborelui 0,13 mm (0,005 in.) T.I.R.

• Deviație a diametrului ghidajului 0,08 mm (0,003 in.) T.I.R.

• Joc în spate 1,0 ° maxim

• Greutate Aprox. 18,4 grame
• Condiții de lipire
  Lipire manuală 96.5Sn/3.0Ag/0.5Cu sârmă solidă sau rosin sârmă fără curățare; 370 °C (700 °F) max. timp de 3 secunde
  Lipire în val 96.5Sn/3.0Ag/0.5Cu cu flux fără curățare; 260 °C (500 °F) max. timp de 5 secunde
• Procese de curățare Nu se recomandă
• Pentru dimensiuni exacte, consultați specificațiile și desenul tehnic
• Înălțime totală 39,5 mm
• Lățime totală 22.8mm
• Lungimea filetului aprox. 5mm
• Lungimea totală a ansamblului axului aprox. 19mm
• Diametrul de montare min. 9.3mm
• Lungime spate 18.4mm
