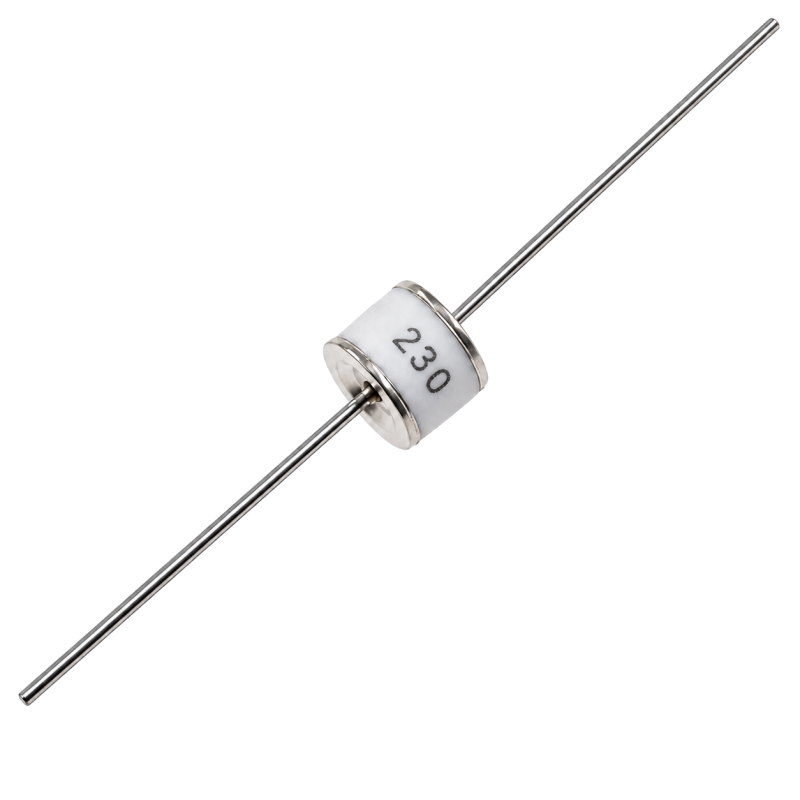

SXH81-230X 230V Iskiernik ceramiczny gazowy GDT ogranicznik przepięć 6x8

Iskiernik gazowy GDT 230 V SXH81-230X

Dwuelektrodowy iskiernik gazowy z serii SXH8, przeznaczony do ochrony układów elektronicznych przed przepięciami.

Po przekroczeniu napięcia zapłonu gaz wewnątrz elementu zaczyna przewodzić, tworząc ścieżkę odprowadzania prądu udarowego w obwodzie ochronnym. Niska pojemność własna pozwala stosować element w układach ochrony linii sygnałowych.

Parametry techniczne:

• Model: SXH81-230X
• Nominalne napięcie zapłonu DC: 230 V ±20% przy narastaniu 100 V/s
• Maksymalne napięcie zapłonu impulsowego: 500 V przy 100 V/µs oraz 700 V przy 1 kV/µs
• Prąd udarowy 8/20 µs: 15 kA dla pojedynczego impulsu lub 10 kA dla 10 impulsów
• Trwałość impulsowa: 300 impulsów 100 A o przebiegu 10/1000 µs
• Minimalna rezystancja izolacji: 1 GΩ
• Maksymalna pojemność: 1,5 pF przy 1 MHz
• Temperatura pracy: od -30°C do +85°C
• Nominalne wymiary korpusu: średnica 8 mm, długość 6 mm
• Średnica wyprowadzeń: 0,8 mm ±0,05 mm
• Długość każdego wyprowadzenia: minimum 20 mm

Zastosowanie: układy ochrony przeciwprzepięciowej w zasilaczach, urządzeniach telekomunikacyjnych, modemach, dekoderach, telewizorach i elektronice użytkowej.

Wartość 230 V określa nominalne napięcie zapłonu DC, a nie napięcie stabilizowane. Dobór elementu powinien uwzględniać parametry chronionego obwodu i przebieg spodziewanego przepięcia.

Oferujemy również iskierniki o innych napięciach znamionowych oraz elementy zabezpieczające układy elektroniczne, takie jak diody TVS, warystory i bezpieczniki.

Zdjęcie wygenerowane przez AI na podstawie wyglądu produktu będącego przedmiotem oferty sprzedaży.
