D882 2SD882 NPN 30V 3A SMD SOT89 tranzistor de putere

LSD882 Tranzistor NPN

• Model 2SD882
• Desemnare D882
• Tip tranzistor NPN
• Carcasă: SOT-89
• Liniaritate ridicată a câștigului de curent (hFE)
• Câștig ridicat: hFE = 60 - 400 la VCE = 2 V, IC = 1 A
• Număr de unități 1

Parametrii maximi (Ta = 25 °C) :

• Tensiunea colector-bază (VCBO): 40 V
• Tensiunea colector-emitor (VCEO): 30 V
• Tensiunea emițător-bază (VEBO): 6 V
• Curent continuu al colectorului (IC): 3 A
• Puterea de pierdere a colectorului (PC): 0,5 W
• Temperatura de joncțiune (Tj): 150 °C
• Intervalul temperaturii de depozitare (Tstg): -55 °C ÷ +150 °C

Caracteristici electrice (Ta = 25 °C) :

• Tensiunea de rupere C-B (VCBO): min. 40 V (IC = 100 µA, IE = 0)
• Tensiunea de rupere C-E (VCEO): min. 30 V (IC = 10 mA, IB = 0)
• Tensiunea de rupere E-B (VEBO): min. 6 V (IE = 100 µA, IC = 0)
• Curent de scurgere colector-bază (ICBO): max. 10 µA (VCB = 40 V)
• Curent de scurgere colector-emitor (ICEO): max. 10 µA (VCE = 30 V)
• Curent de scurgere emițător-bază (IEBO): max. 10 µA (VEB = 6 V)
• Câștig de curent (hFE): 60 - 400 (VCE = 2 V, IC = 100 mA)
• Tensiune de saturație C-E (VCE(sat)): max. 0,5 V (IC = 2 A, IB = 0,2 A)
• Tensiune de saturație B-E (VBE(sat)): max. 1,5 V (IC = 2 A, IB = 0,2 A)
• Frecvența limită (fT): tip. 50 MHz (VCE = 5 V, IC = 0,1 A, f = 10 MHz)

Tranzistoare fără clasificare HFE

Aplicații generale: amplificatoare, sisteme de control, convertoare, surse de alimentare

Înlocuitori: 2SC1019, 2SC1020, 2SC4541, 2SC5566, 2SC5566-TD-E, 2SC5569, 2SC5569-TD-E, 2SC5712, 2SC5964, 2SC5964-TD-E, 2SC5964-TD-H, 2SC6094, 2SC6094-TD-E, 2SC6126, 2SD1997, 2SD1998, 2SD2099, 2SD2150R, 2SD2150S, 2SD2185, 2SD2403, 2SD882SQ, 2SD882SQ-E, 2SD882SQ-P, 2SD882SQ-Q, 2SD882SQ-R, 2SD882U-E, 2SD882U-Q, 2SD882U-R, 2SD882UP, 2STF1340, 2STF1360, 2STF1550, 3STF1640, BCP156, BCP882, BTC4672M3, BTD1616AM3, BTD2098AM3, BTD2150AM3, BTD882AM3, CHT4672XGP, CHT5824XGP, D882E, DNLS350Y, DXTD882, FCX1051A, FCX1053A, FCX619, FTD1624, HM882, KTD1624, PBSS304, PBSS305NX, PBSS306NX, PBSS4041NX, ST2SC4541U, ST2SC4672U, ST2SD1760U, ST2SD882U, STC4350F, STC503F, STF724, USS4350, ZXTN19055DZ, ZXTN19100CZ, ZXTN2007Z, ZXTN2010Z, ZXTN2011Z, ZXTN25040DZ, ZXTN25060BZ

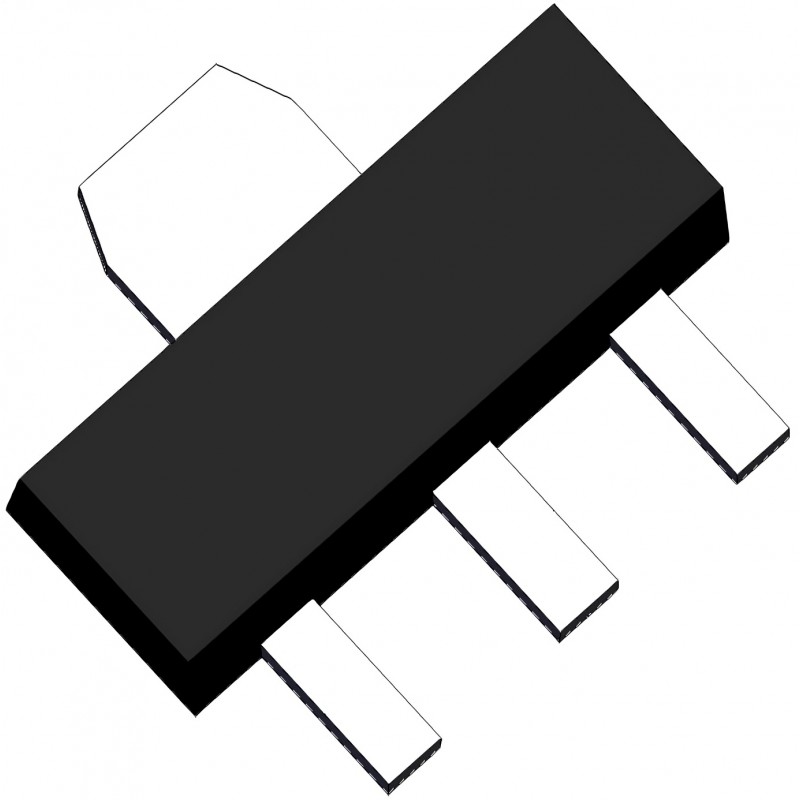

Fotografie realistă
