CS5080E układ ładowania akumulatorów Li-Ion 2S 8,4 V zasilanie USB 5V SOP8
14,60 zł
Brutto
Dostawa 1-2 dni z InPost
Układ scalony CS5080E
CS5080E to układ scalony przeznaczony do ładowania dwóch ogniw litowo-jonowych połączonych szeregowo (2S). Dzięki przetwornicy podwyższającej napięcie umożliwia ładowanie pakietu do 8,4 V ze źródła USB 5 V. Zintegrowany tranzystor mocy MOSFET ogranicza liczbę wymaganych elementów zewnętrznych. Układ realizuje ładowanie metodą CC/CV — stałym prądem, a następnie stałym napięciem. Prąd ładowania ustala się za pomocą zewnętrznego rezystora. Funkcja adaptacyjnej regulacji dopasowuje ładowanie do wydajności źródła zasilania.
Dane techniczne
| Zasilanie | Wejście USB 5 V |
| Obsługiwany pakiet | Dwa ogniwa Li-Ion połączone szeregowo — pakiet 2S |
| Końcowe napięcie ładowania | 8,4 V |
| Sprawność ładowania | Do 90% |
| Częstotliwość przełączania | 600 kHz |
| Prąd ładowania | Ustawiany zewnętrznym rezystorem |
| Sygnalizacja stanu ładowania | Wyjście do sygnalizacji diodą LED |
| Zabezpieczenia wejścia | Przed zbyt niskim i zbyt wysokim napięciem wejściowym |
| Pozostałe zabezpieczenia | Ochrona przed przepięciem na wyjściu, zwarciem i przegrzaniem |
| Obudowa | ESOP8L z odsłoniętym polem termicznym |
| Montaż | SMD |
Zastosowanie
Głośniki Bluetooth, radiotelefony oraz inne urządzenia przenośne zasilane pakietem akumulatorów Li-Ion 2S.
Układy podobnie funkcjonalne: BQ25886, BQ25883

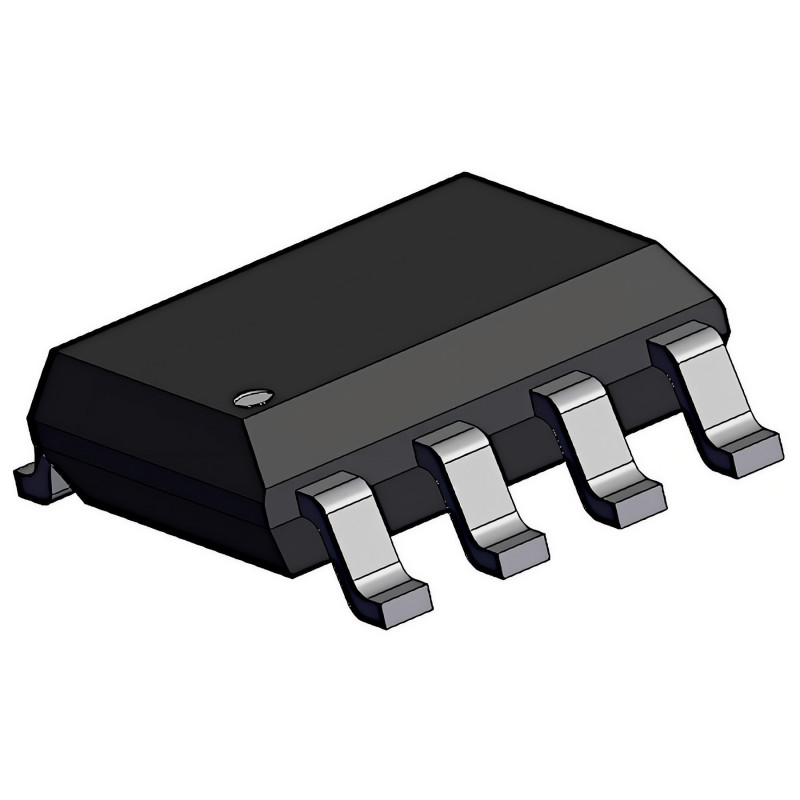

Zdjęcie przedstawia oferowany produkt. Czytelność zdjęcia została zwiększona za pomocą algorytmów AI.
K1453/C16(ID406309547)
18 Przedmioty
5905042152456
Informacje dotyczące bezpieczeństwa – GPSR
| Produkt | Układ ładowania CS5080E |
| Zasilanie wejściowe | USB 5 V |
| Obsługiwany akumulator | Dwa ogniwa Li-Ion połączone szeregowo – pakiet 2S |
| Końcowe napięcie ładowania | 8,4 V |
| Metoda ładowania | CC/CV |
| Częstotliwość przełączania | 600 kHz |
| Obudowa | ESOP8L z odsłoniętym polem termicznym |
| Montaż | SMD |
⚠ UWAGA
Produkt jest układem elektronicznym przeznaczonym do ładowania pakietów Li-Ion 2S. Nieprawidłowe podłączenie, niewłaściwie dobrany prąd ładowania, użycie nieodpowiednich ogniw lub uszkodzonego pakietu może prowadzić do przegrzania, uszkodzenia ogniw, pożaru lub innych niebezpiecznych zdarzeń.
Produkt jest układem elektronicznym przeznaczonym do ładowania pakietów Li-Ion 2S. Nieprawidłowe podłączenie, niewłaściwie dobrany prąd ładowania, użycie nieodpowiednich ogniw lub uszkodzonego pakietu może prowadzić do przegrzania, uszkodzenia ogniw, pożaru lub innych niebezpiecznych zdarzeń.
Zasady bezpiecznego użytkowania
| ✓ | Stosować wyłącznie do pakietów składających się z dwóch ogniw Li-Ion połączonych szeregowo (2S), zgodnych z napięciem końcowym 8,4 V. |
| ✓ | Nie używać do ładowania ogniw o innym typie chemicznym ani pakietów o innej liczbie ogniw. |
| ✓ | Prąd ładowania należy dobrać odpowiednio do parametrów zastosowanych ogniw i ustawić za pomocą właściwie dobranego rezystora zewnętrznego. |
| ✓ | Przed pierwszym uruchomieniem sprawdzić polaryzację, poprawność połączeń oraz brak zwarć. |
| ✓ | Montaż, demontaż i lutowanie wykonywać przy całkowicie odłączonym zasilaniu i odłączonym pakiecie akumulatorów. |
| ✓ | Nie ładować ogniw uszkodzonych mechanicznie, spuchniętych, przegrzanych, zalanych lub wykazujących inne oznaki uszkodzenia. |
| ✓ | Zapewnić odpowiednie odprowadzanie ciepła z odsłoniętego pola termicznego obudowy ESOP8L. |
Bezpieczeństwo akumulatorów Li-Ion
⚠ Ryzyko pożaru i uszkodzenia akumulatora:
Ogniwa litowo-jonowe wymagają prawidłowego procesu ładowania oraz odpowiednich zabezpieczeń. Nie wolno zwierać zacisków pakietu, odwracać polaryzacji ani przekraczać dopuszczalnego napięcia i prądu ładowania. Pakiet powinien posiadać odpowiednie zabezpieczenia dostosowane do zastosowanych ogniw.
Ogniwa litowo-jonowe wymagają prawidłowego procesu ładowania oraz odpowiednich zabezpieczeń. Nie wolno zwierać zacisków pakietu, odwracać polaryzacji ani przekraczać dopuszczalnego napięcia i prądu ładowania. Pakiet powinien posiadać odpowiednie zabezpieczenia dostosowane do zastosowanych ogniw.
Odprowadzanie ciepła
Układ posiada obudowę ESOP8L z odsłoniętym polem termicznym. Pole to powinno zostać prawidłowo połączone z odpowiednią powierzchnią miedzi na PCB, aby zapewnić odprowadzanie ciepła. Nie należy dopuszczać do nadmiernego nagrzewania układu ani elementów znajdujących się w jego bezpośrednim otoczeniu.
Zabezpieczenia układu
| Napięcie wejściowe | Zabezpieczenie przed zbyt niskim i zbyt wysokim napięciem wejściowym |
| Wyjście | Ochrona przed przepięciem na wyjściu |
| Zwarcie | Ochrona przed zwarciem |
| Temperatura | Ochrona przed przegrzaniem |
Ważne:
Wbudowane zabezpieczenia układu nie zastępują prawidłowego projektu urządzenia, właściwego doboru elementów zewnętrznych ani zabezpieczeń pakietu akumulatorów.
Wbudowane zabezpieczenia układu nie zastępują prawidłowego projektu urządzenia, właściwego doboru elementów zewnętrznych ani zabezpieczeń pakietu akumulatorów.
Montaż i lutowanie
| Obudowa | ESOP8L |
| Rodzaj montażu | Powierzchniowy SMD |
| Pole termiczne | Odsłonięte pole termiczne należy prawidłowo przylutować do przygotowanego pola na PCB. |
| Lutowanie | Unikać nadmiernego i długotrwałego nagrzewania obudowy oraz wyprowadzeń układu. |
| Kontrola przed uruchomieniem | Sprawdzić poprawność połączeń, polaryzację zasilania i pakietu, wartość elementów zewnętrznych oraz brak zwarć. |
Ochrona przed ESD
Podczas transportu, przechowywania i montażu należy stosować zasady ochrony przed wyładowaniami elektrostatycznymi oraz unikać niepotrzebnego dotykania wyprowadzeń układu.
Przechowywanie
Przechowywać w suchym i czystym miejscu, chronić przed wilgocią, zabrudzeniem, nadmierną temperaturą, uszkodzeniami mechanicznymi oraz wyładowaniami elektrostatycznymi.
Ważne informacje
Produkt jest komponentem elektronicznym przeznaczonym do montażu w urządzeniach i układach elektronicznych.
Przeznaczony do realizacji układów ładowania pakietów Li-Ion 2S.
Montaż i uruchomienie powinny być wykonywane przez osoby posiadające odpowiednią wiedzę z zakresu elektroniki oraz zasad bezpiecznej obsługi akumulatorów litowo-jonowych.
Stosować wyłącznie zgodnie z przeznaczeniem oraz podanymi parametrami elektrycznymi.
