93C46WP M93C46 93C46 pamięć EEPROM 1 kbit MICROWIRE 2.5–5.5 V SOP8
1,60 €
Brutto
Dostawa 1-2 dni z InPost
Pamięć EEPROM 93C46WP
93C46WP to szeregowa pamięć EEPROM z rodziny M93C46, przeznaczona do przechowywania danych zachowywanych po odłączeniu zasilania. Sprawdza się jako pamięć ustawień, parametrów konfiguracyjnych i danych kalibracyjnych w urządzeniach elektronicznych.
Układ oferuje pojemność 1 kbit i możliwość wyboru organizacji pamięci: 128 × 8 bitów lub 64 × 16 bitów. Komunikacja odbywa się przez interfejs MICROWIRE z częstotliwością zegara do 2 MHz.
Parametry techniczne
| Model | M93C46-W |
| Oznaczenie | 93C46WP |
| Pojemność | 1 kbit (128 bajtów) |
| Napięcie zasilania | 2,5–5,5 V |
| Organizacja pamięci | 128 × 8 bitów lub 64 × 16 bitów, wybierana wejściem ORG |
| Interfejs | MICROWIRE |
| Częstotliwość zegara | Do 2 MHz |
| Czas cyklu programowania | Maks. 5 ms |
| Temperatura pracy | Od −40°C do +85°C |
| Funkcje | Odczyt sekwencyjny, zapis i kasowanie oraz sygnalizacja READY/BUSY |
| Obudowa | SOP8 |
| Montaż | Powierzchniowy SMD |
W ofercie posiadamy również inne pamięci z tej serii oraz z innych rodzin.

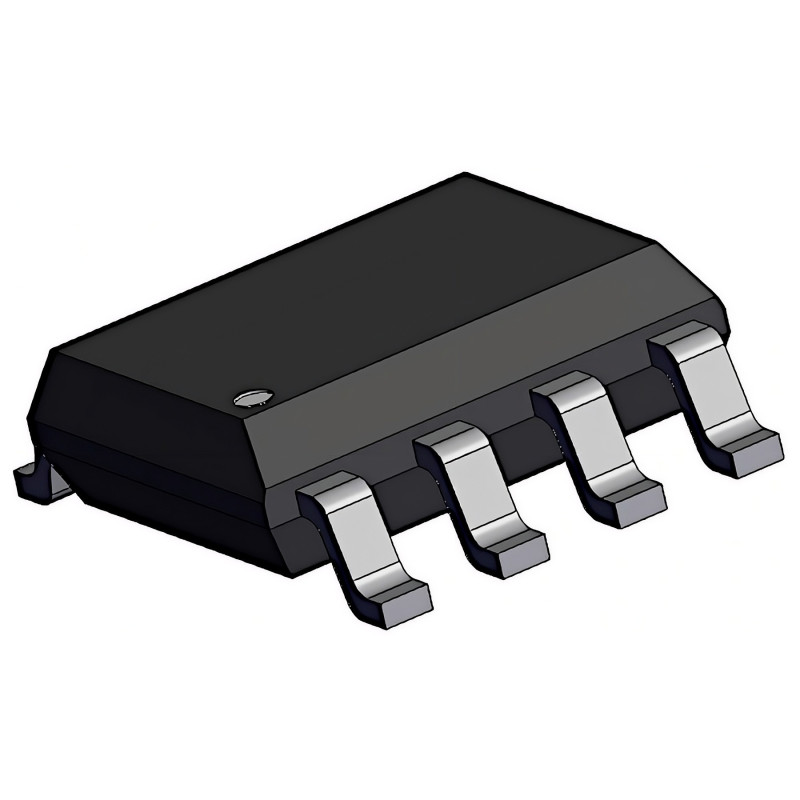

Zdjęcie przedstawia oferowany produkt. Czytelność zdjęcia została zwiększona za pomocą algorytmów AI.
K1457/W(ID406440346)
60 Przedmioty
5905042152470
Informacje dotyczące bezpieczeństwa – GPSR
| Produkt | Szeregowa pamięć EEPROM M93C46-W / 93C46WP |
| Pojemność | 1 kbit (128 bajtów) |
| Napięcie zasilania | 2,5–5,5 V |
| Organizacja pamięci | 128 × 8 bitów lub 64 × 16 bitów, wybierana wejściem ORG |
| Interfejs | MICROWIRE |
| Częstotliwość zegara | Do 2 MHz |
| Czas cyklu programowania | Maks. 5 ms |
| Temperatura pracy | Od −40°C do +85°C |
| Obudowa | SOP8 |
| Montaż | Powierzchniowy SMD |
⚠ UWAGA
Produkt jest komponentem elektronicznym przeznaczonym do montażu w urządzeniach i układach elektronicznych. Nieprawidłowe podłączenie, przekroczenie dopuszczalnego napięcia zasilania, odwrotna polaryzacja lub wyładowania elektrostatyczne mogą spowodować uszkodzenie układu.
Produkt jest komponentem elektronicznym przeznaczonym do montażu w urządzeniach i układach elektronicznych. Nieprawidłowe podłączenie, przekroczenie dopuszczalnego napięcia zasilania, odwrotna polaryzacja lub wyładowania elektrostatyczne mogą spowodować uszkodzenie układu.
Zasady bezpiecznego użytkowania
| ✓ | Przed montażem sprawdzić zgodność wyprowadzeń pamięci z projektem obwodu. |
| ✓ | Stosować napięcie zasilania w zakresie 2,5–5,5 V. |
| ✓ | Nie dopuszczać do odwrotnego podłączenia zasilania ani przekroczenia dopuszczalnych poziomów napięć na wejściach. |
| ✓ | Montaż, demontaż i lutowanie wykonywać przy całkowicie odłączonym zasilaniu. |
| ✓ | Przed uruchomieniem sprawdzić poprawność połączeń, konfigurację wejścia ORG oraz brak zwarć. |
| ✓ | Nie używać układu z uszkodzoną obudową lub zdeformowanymi wyprowadzeniami. |
| ✓ | Nie przekraczać zakresu temperatury pracy od −40°C do +85°C. |
Ochrona przed ESD
Układ scalony może być wrażliwy na wyładowania elektrostatyczne. Podczas transportu, przechowywania i montażu należy stosować zasady ochrony ESD oraz unikać niepotrzebnego dotykania wyprowadzeń układu.
Zapis i przechowywanie danych
Podczas zapisu i kasowania danych należy zapewnić stabilne napięcie zasilania. Odłączenie lub niestabilność zasilania podczas cyklu programowania może spowodować nieprawidłowy zapis lub utratę danych. Organizację pamięci 8- lub 16-bitową należy ustawić zgodnie z wymaganiami projektowanego urządzenia.
Montaż i lutowanie
| Obudowa | SOP8 |
| Rodzaj montażu | Powierzchniowy SMD |
| Lutowanie | Podczas lutowania należy unikać nadmiernego i długotrwałego nagrzewania wyprowadzeń oraz obudowy układu. |
| Kontrola przed uruchomieniem | Sprawdzić napięcie zasilania, polaryzację, połączenia interfejsu MICROWIRE, konfigurację wejścia ORG oraz brak zwarć. |
Przechowywanie
Przechowywać w suchym i czystym miejscu, chronić przed wilgocią, zabrudzeniem, nadmierną temperaturą, uszkodzeniami mechanicznymi oraz wyładowaniami elektrostatycznymi.
Ważne informacje
Produkt jest komponentem elektronicznym przeznaczonym do montażu w urządzeniach i układach elektronicznych.
Przeznaczony do przechowywania danych nieulotnych, takich jak ustawienia, parametry konfiguracyjne i dane kalibracyjne.
Montaż i uruchomienie powinny być wykonywane przez osoby posiadające odpowiednią wiedzę z zakresu elektroniki.
Stosować wyłącznie zgodnie z przeznaczeniem oraz podanymi parametrami elektrycznymi i temperaturowymi.
