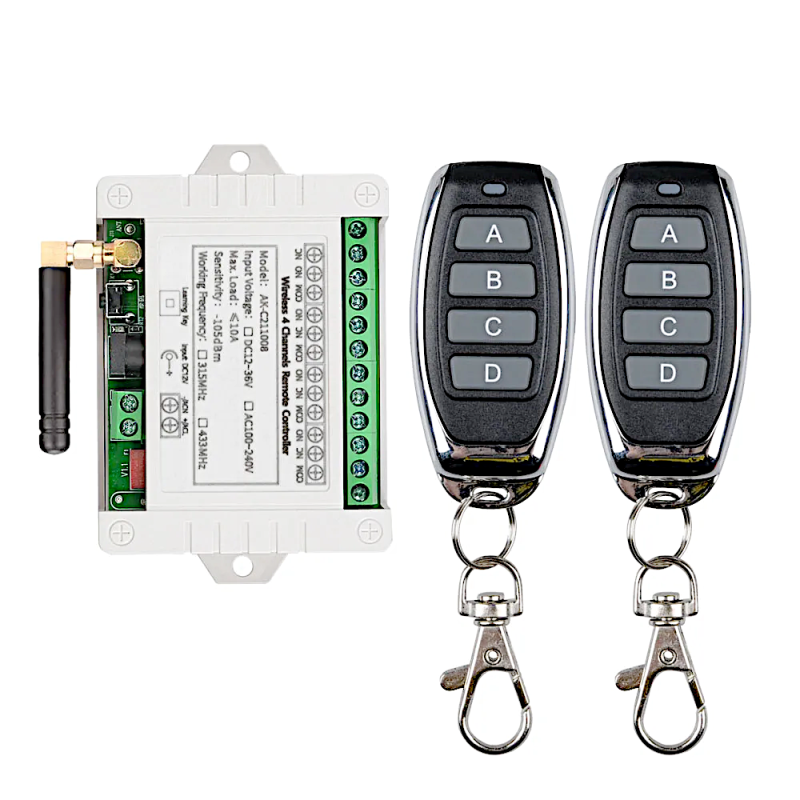

Odbiornik radiowy AK-C211008 sterownik 4ch do windy załadowczej 2 piloty
191,62 zł
Brutto
Dostawa 1-2 dni z InPost
AK-C211008 zdalne sterowanie do windy załadowczej
Profesjonalny 4-kanałowy sterownik radiowy do automatyki, wind załadowczych i platform hydraulicznych
Odbiornik radiowy AK-C211008 jest profesjonalnym, czterokanałowym sterownikiem bezprzewodowym przeznaczonym do zdalnego sterowania urządzeniami zasilanymi napięciem 12–36 V DC.
Dzięki zastosowaniu czterech niezależnych przekaźników, szerokiego zakresu napięcia zasilania oraz zewnętrznej anteny o dużym zasięgu doskonale sprawdza się zarówno w zastosowaniach przemysłowych, jak i motoryzacyjnych.
Najważniejsze zalety
- Duży zasięg działania dzięki zastosowaniu zewnętrznej anteny 433 MHz ze złączem SMA oraz czułego odbiornika radiowego.
- 4 niezależne kanały sterowania umożliwiające obsługę wielu funkcji lub urządzeń.
- 2 piloty radiowe 433 MHz w zestawie.
- Baterie do pilotów w komplecie.
- 6 trybów pracy: momentary, toggle, interlock oraz konfiguracje 2-kanałowe.
- Szeroki zakres napięcia zasilania 12–36 V DC.
- Możliwość współpracy z instalacjami 12 V, 24 V i 36 V.
- 4 przekaźniki Songle SRD-09VDC-SL-C o obciążalności do 10 A.
- Bezpotencjałowe wyjścia NO, COM i NC dla każdego kanału.
- Bezpiecznik zabezpieczający układ przed skutkami zwarć i przeciążeń.
- Impulsowy układ zasilania DC/DC zapewniający stabilną pracę i niewielkie nagrzewanie.
- Bardzo niski pobór prądu w stanie czuwania – poniżej 6 mA.
- Czułość odbiornika do -105 dBm.
- Programowanie pilotów jednym przyciskiem LEARN.
- Możliwość szybkiego usunięcia wszystkich zapisanych pilotów z pamięci.
- Wytrzymała obudowa ABS z uchwytami montażowymi.
- Kompaktowe wymiary 95 × 62 × 28 mm.
- Szeroki zakres temperatur pracy od -40°C do +80°C.
- Stopień ochrony obudowy IP20.
- Waga moduł z antenką i obudową 99.5g, 2x piloty 57g.
Parametry techniczne
| Model | AK-C211008 |
| Liczba kanałów | 4 |
| Napięcie zasilania | 12–36 V DC |
| Częstotliwość | 433 MHz |
| Liczba trybów pracy | 6 |
| Typ wyjść | NO, COM, NC – bezpotencjałowe |
| Przekaźniki | 4 × Songle SRD-09VDC-SL-C, do 10 A |
| Pobór prądu w stanie czuwania | Poniżej 6 mA |
| Czułość odbiornika | Do -105 dBm |
| Antena | Zewnętrzna 433 MHz ze złączem SMA |
| Temperatura pracy | -40°C do +80°C |
| Stopień ochrony | IP20 |
| Wymiary | 95 × 62 × 28 mm |
| Waga | Moduł z antenką i obudową 99.5g, 2x piloty 57g |
Szacowany zasięg komunikacji radiowej
| Teren otwarty | Około 150–300 m przy zachowaniu widoczności optycznej |
| Teren przemysłowy, place i parkingi | Około 80–150 m |
| Wewnątrz hal, budynków lub pojazdów | Około 30–80 m |
Rzeczywisty zasięg zależy od ustawienia anteny, ukształtowania terenu, przeszkód, zakłóceń radiowych oraz warunków propagacji sygnału.
Konstrukcja klasy przemysłowej
W przeciwieństwie do wielu prostych sterowników dostępnych na rynku model AK-C211008 został wyposażony w wysokiej jakości podzespoły zapewniające stabilną i niezawodną pracę.
Sterownik znajduje zastosowanie między innymi w:
- windach załadowczych samochodów dostawczych i ciężarowych,
- platformach hydraulicznych,
- wywrotach,
- siłownikach elektrycznych,
- układach sterowania elektrozaworami,
- wciągarkach i wyciągarkach,
- maszynach budowlanych,
- maszynach rolniczych,
- urządzeniach przemysłowych,
- bramach, szlabanach i innych systemach automatyki.
Komplet zawiera
- Moduł odbiornika AK-C211008 z obudową.
- 2 piloty radiowe z bateriami.
- Antenę zewnętrzną.
- Instrukcję obsługi w wersji papierowej (oraz rozbudowany PDF w języku polskim wysyłany automatycznie po zakupie przedmiotu).
Profesjonalny montaż, konfiguracja i uruchomienie
Oferujemy również profesjonalny montaż, konfigurację oraz uruchomienie sterowników radiowych do wind załadowczych i platform hydraulicznych.
Usługa obejmuje:
- Dobór odpowiedniego sterownika.
- Wykonanie instalacji.
- Konfigurację odbiornika i pilotów.
- Test wszystkich funkcji.
- Sprawdzenie poprawności działania całego układu.
Montaż realizujemy w Mińsku Mazowieckim.
Zapewniamy fachowe doradztwo techniczne oraz pomoc w doborze odpowiedniego rozwiązania do konkretnego modelu windy lub platformy.
Test napięcia zasilania
Na życzenie klientów przeprowadziliśmy test modułu przy deklarowanym maksymalnym napięciu zasilania wynoszącym 36 V DC, a następnie stopniowo zwiększaliśmy napięcie aż do uszkodzenia urządzenia. Przy 36 V DC moduł pracował stabilnie. Zwarcie i uszkodzenie nastąpiły przy napięciu około 70 V DC.
Wyniki potwierdzają stabilną pracę modułu przy 36 V DC w warunkach przeprowadzonego testu, co wskazuje na zapas względem nominalnego napięcia 24 V instalacji stosowanych w samochodach ciężarowych. Przebieg testu przedstawiono na wykresie.
Wyniki potwierdzają stabilną pracę modułu przy 36 V DC w warunkach przeprowadzonego testu, co wskazuje na zapas względem nominalnego napięcia 24 V instalacji stosowanych w samochodach ciężarowych. Przebieg testu przedstawiono na wykresie.
Uwaga:
Odbiornik radiowy stanowi element układu sterowania i nie zastępuje fabrycznych systemów bezpieczeństwa windy załadowczej ani platformy hydraulicznej. Montaż powinien być wykonany zgodnie z dokumentacją techniczną producenta urządzenia oraz obowiązującymi przepisami, z zachowaniem wszystkich oryginalnych zabezpieczeń i funkcji bezpieczeństwa. Sterownik powinien być instalowany wyłącznie przez osoby posiadające odpowiednie kwalifikacje lub doświadczenie w zakresie instalacji elektrycznych i automatyki.
Odbiornik radiowy stanowi element układu sterowania i nie zastępuje fabrycznych systemów bezpieczeństwa windy załadowczej ani platformy hydraulicznej. Montaż powinien być wykonany zgodnie z dokumentacją techniczną producenta urządzenia oraz obowiązującymi przepisami, z zachowaniem wszystkich oryginalnych zabezpieczeń i funkcji bezpieczeństwa. Sterownik powinien być instalowany wyłącznie przez osoby posiadające odpowiednie kwalifikacje lub doświadczenie w zakresie instalacji elektrycznych i automatyki.
K1390/AK(ID400191978)
5 Przedmioty
5905042152029
Informacje dotyczące bezpieczeństwa – GPSR
| Produkt | 4-kanałowy sterownik radiowy |
| Model | AK-C211008 |
| Napięcie zasilania | 12–36 V DC |
| Częstotliwość radiowa | 433 MHz |
| Liczba kanałów | 4 |
| Wyjścia | NO, COM, NC – bezpotencjałowe |
| Przekaźniki | 4 × Songle SRD-09VDC-SL-C, do 10 A |
| Temperatura pracy | -40°C do +80°C |
| Stopień ochrony obudowy | IP20 |
| Wymiary | 95 × 62 × 28 mm |
⚠ UWAGA
Odbiornik radiowy jest elementem układu sterowania i nie może zastępować fabrycznych systemów bezpieczeństwa, wyłączników awaryjnych, blokad ani innych zabezpieczeń maszyny, windy załadowczej lub platformy hydraulicznej.
Odbiornik radiowy jest elementem układu sterowania i nie może zastępować fabrycznych systemów bezpieczeństwa, wyłączników awaryjnych, blokad ani innych zabezpieczeń maszyny, windy załadowczej lub platformy hydraulicznej.
Zasady bezpiecznego użytkowania
| ✓ | Stosować wyłącznie w instalacjach zasilanych napięciem 12–36 V DC. |
| ✓ | Nie przekraczać dopuszczalnego napięcia zasilania 36 V DC. |
| ✓ | Przed podłączeniem sprawdzić polaryzację zasilania, sposób połączenia wyjść oraz zgodność parametrów sterowanego urządzenia. |
| ✓ | Nie przekraczać dopuszczalnego obciążenia zastosowanych przekaźników i uwzględnić charakter obciążenia sterowanego obwodu. |
| ✓ | Nie używać urządzenia z uszkodzoną obudową, przewodami, złączami, anteną lub śladami przegrzania. |
| ✓ | Montaż, demontaż i zmiany w okablowaniu wykonywać przy odłączonym zasilaniu. |
| ✓ | Po montażu przeprowadzić test wszystkich funkcji przy zachowaniu bezpiecznej odległości od ruchomych części urządzenia. |
Bezpieczeństwo maszyn i urządzeń hydraulicznych
⚠ Ważne:
W zastosowaniach takich jak windy załadowcze, platformy hydrauliczne, wywroty, wciągarki i inne urządzenia wykonujące ruch, przypadkowe uruchomienie może spowodować obrażenia lub uszkodzenie mienia. Sterownik należy włączyć do instalacji w sposób zachowujący wszystkie istniejące zabezpieczenia i funkcje bezpieczeństwa urządzenia.
W zastosowaniach takich jak windy załadowcze, platformy hydrauliczne, wywroty, wciągarki i inne urządzenia wykonujące ruch, przypadkowe uruchomienie może spowodować obrażenia lub uszkodzenie mienia. Sterownik należy włączyć do instalacji w sposób zachowujący wszystkie istniejące zabezpieczenia i funkcje bezpieczeństwa urządzenia.
| ✓ | Nie usuwać ani nie omijać fabrycznych blokad, krańcówek, czujników i wyłączników awaryjnych. |
| ✓ | Przed uruchomieniem upewnić się, że w strefie pracy urządzenia nie znajdują się osoby ani przeszkody. |
| ✓ | Funkcje pilota należy przypisać w sposób jednoznaczny i ograniczający możliwość przypadkowego uruchomienia niewłaściwego kierunku lub funkcji. |
| ✓ | Po każdej zmianie konfiguracji odbiornika lub pilotów należy ponownie sprawdzić działanie wszystkich kanałów i zabezpieczeń. |
Sterowanie radiowe
Łączność radiowa może być zakłócana przez przeszkody, inne urządzenia radiowe, konstrukcje metalowe oraz warunki otoczenia. Nie należy zakładać, że polecenie radiowe zawsze zostanie odebrane natychmiast lub z maksymalnego deklarowanego zasięgu.
| Częstotliwość | 433 MHz |
| Antena | Zewnętrzna ze złączem SMA |
| Piloty | 2 piloty radiowe 433 MHz |
Montaż elektryczny
| Zasilanie | 12–36 V DC |
| Wyjścia przekaźnikowe | Bezpotencjałowe styki NO, COM i NC |
| Zabezpieczenie | Bezpiecznik w układzie |
| Przed uruchomieniem | Sprawdzić polaryzację, poprawność przewodów, stan bezpiecznika, konfigurację kanałów oraz brak zwarć. |
Napięcie zasilania
⚠ Nie przekraczać 36 V DC.
Próby pracy przy napięciu wyższym niż deklarowany zakres 12–36 V DC mogą spowodować trwałe uszkodzenie urządzenia, zwarcie, przegrzanie lub inne niebezpieczne skutki. Wynik testu prowadzonego do uszkodzenia urządzenia nie stanowi dopuszczalnego zakresu eksploatacji.
Próby pracy przy napięciu wyższym niż deklarowany zakres 12–36 V DC mogą spowodować trwałe uszkodzenie urządzenia, zwarcie, przegrzanie lub inne niebezpieczne skutki. Wynik testu prowadzonego do uszkodzenia urządzenia nie stanowi dopuszczalnego zakresu eksploatacji.
Warunki środowiskowe
| Temperatura pracy | -40°C do +80°C |
| Stopień ochrony | IP20 |
Ze względu na stopień ochrony IP20 modułu nie należy wystawiać bez odpowiedniego zabezpieczenia na działanie wody, opadów, kondensacji, pyłu przewodzącego ani innych czynników mogących spowodować zwarcie lub korozję. Miejsce montażu powinno zapewniać odpowiednią ochronę urządzenia.
Piloty i baterie
Piloty zawierają baterie. Baterii nie należy zwierać, rozbierać, nagrzewać ani wrzucać do ognia. Zużyte lub uszkodzone baterie należy wymienić na odpowiednie i postępować z nimi zgodnie z zasadami właściwymi dla zużytych baterii.
Przechowywanie
Przechowywać w suchym i czystym miejscu, chronić przed wilgocią, korozją, zabrudzeniem, wysoką temperaturą, silnymi uderzeniami oraz uszkodzeniami obudowy, anteny, przewodów i złączy.
Ważne informacje
Produkt jest elementem układu sterowania przeznaczonym do integracji z odpowiednio zaprojektowaną instalacją elektryczną i automatyką urządzenia.
Montaż należy wykonać zgodnie z dokumentacją techniczną sterowanego urządzenia oraz z zachowaniem jego oryginalnych zabezpieczeń i funkcji bezpieczeństwa.
W zastosowaniach obejmujących windy załadowcze, platformy hydrauliczne, maszyny, wyciągarki i inne urządzenia wykonujące niebezpieczny ruch instalację oraz uruchomienie powinny wykonywać osoby posiadające odpowiednie kwalifikacje lub doświadczenie w zakresie instalacji elektrycznych i automatyki.
Stosować wyłącznie zgodnie z przeznaczeniem, w zakresie zasilania 12–36 V DC i z zachowaniem wszystkich wymaganych zabezpieczeń urządzenia.
| Producent (Private Label) (UE) 2023/988 (GPSR) | |
|---|---|
| Nazwa: | Superelektronika sp. z o.o. |
| Adres: | ul. gen. K. Sosnkowskiego 26/83 05-300 Mińsk Mazowiecki, Polska |
| E-mail: | sklep@superelektronika.pl |
| Osoba odpowiedzialna (UE) 2023/988 (GPSR) | |
| Imię i nazwisko: | Superelektronika sp. z o.o. |
| Adres: | ul. gen. K. Sosnkowskiego 26/83 05-300 Mińsk Mazowiecki, Polska |
| E-mail: | sklep@superelektronika.pl |
